计算选型
|
牙嵌离合器的计算 |
||||
|
|
||||
|
计算项目 |
公 式 及 数 据 |
单位 |
说明 |
|
|

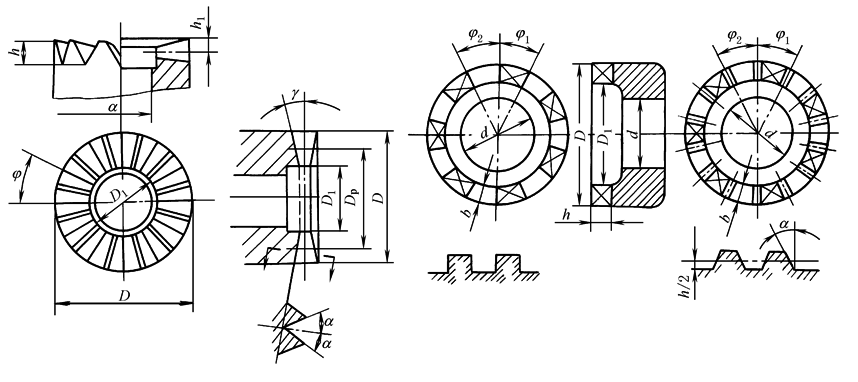

基 本 参 数 |
牙齿外径 |
D＝(1.5~3)d |
|
d——离合器轴径，mm |
|
牙齿内径 |
D1——根据结构确定，通常D1＝(0.7~0.75)D |
|
φ——牙的中心角，(°)，三角形､梯形牙啮合
|
|
|
牙齿平均直径 |
|
|
矩形牙啮合 |
|
|
牙齿宽度 |
|
mm |
|
|
|
牙齿高度 |
h＝(0.6~1)b |
|
|
|
|
齿顶高 |
h1 |
|
z——牙数，常取z为奇数，以便于加工 |
|
|
齿根高 |
h2应大于h10.5mm左右 |
|
n0——接合前，两个半离合器的转数差， r/min |
|
|
牙齿齿数 |
|
|
t——最大结合时间，s，一般t＝0.05~0.1s |
|
|
牙齿工作面的倾斜角
|
α＝2°~8°(梯形牙) α＝30°，45°(三角形牙) |
(°) |
|
|
|
分度线上的齿宽 |
|
mm |
齿数多，制造精度低时，z' 取小值； 齿数多，制造精度高时，z' 取大值 |
|
|
齿顶宽 |
ld＝lm-2h1tanα |
mm |
|
|
|
齿根宽 |
lg＝lm+2h2tanα |
mm |
|
|
|
计算牙数 |
|
|
|
|
|
强 度 校 核 |
牙齿工作面的挤压应力 |
|
N/mm2 |
Tc——计算转矩，N·mm，Tc＝KT，见表“离合器的选用计算”中表1 A——牙的承压工作面积，mm2 σpp、σbp——牙齿许用挤压应力和许用弯曲应力，N/mm2，见表“牙嵌离合器的材料与许用应力”中表2 淬硬钢的离合器z＞7，未经热处理的离合器z＞5才进行弯曲强度校核 |
|
|
对三角形牙 A＝Dpbtanγ 对矩形牙 A＝hb |
|
||
|
牙齿根部的弯曲应力 |
|
N/mm2 |
||
|

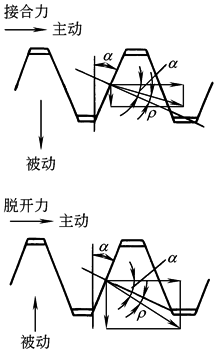

移 动 离 合 器 所 需 的 力 |
|
离合器的结合力
离合器的脱开力
|
N
N |
μ'——离合器与花键的摩擦因数，一般取 μ'＝0.15~0.20 μ——离合器牙面间的摩擦因数，一般取 μ＝0.15~0.20 ρ——牙上的摩擦角ρ＝arctanμ |
|
使 用 条 件 |
牙的自锁条件 |
|
r/min |
Δυ——许用接合圆周速度差，m/s，一般 Δυ＜0.8m/s |
|
接合时的许用转差 |
|
|||
|
接合时间 |
|
s |
||
|
注：离合器有弹簧压紧装置时，接合力与脱开力还应考虑弹簧作用力。本表仅考虑离合器在花键轴上的滑动、离合器的牙面之间的相对滑动所需克服的摩擦力。 |
||||
