YOTCS型

YOT_CS型

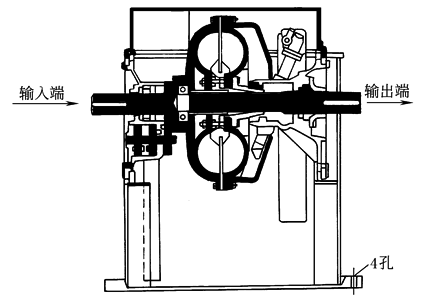

YOT_CS型偶合器结构

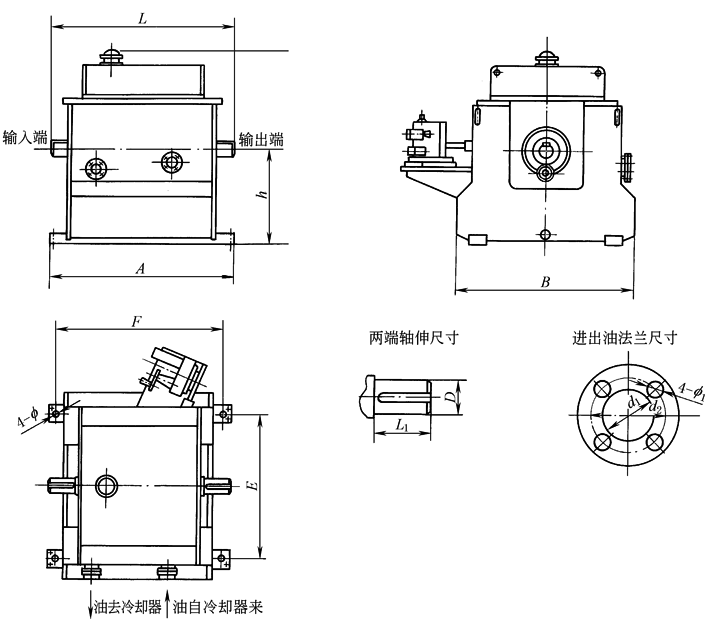

YOT_CS320~1250型偶合器外形尺寸图
技术性能
型　号	输入转速 /r·min^-1	传递功率 /kW	外　形　及　连　接　尺　寸　 /mm											质量 /kg
型　号	输入转速 /r·min^-1	传递功率 /kW	A	B	E	F	L	h	4-f	D/L₁	d₁	d₂	4-f₁	质量 /kg
YOT_CS320	1000 1500 3000	3~6.5 7.5~22 60~175	600	524	494	400	620	420	24	50/(入100，出80)				450
YOT_CS360	1500 3000	15~40 110~320	712	912	680	652	830	560	27	60/120	f 30	f 90	14	850
YOT_CS400	1500 3000	30~70 220~540	712	912	680	652	830	560	27	60/120	f 30	f 90	14	950
YOT_CS450	1500 3000	55~120 390~970	1020	1120	865	940	1020	635	27	75/145	f 54	f 120	18	1350
YOT_CS500	1000 1500 3000	22~60 90~205 670~1640	1020	1120	865	940	1020	635	27	75/145	f 54	f 120	18	1500
YOT_CS560	1000 1500 3000	55~110 155~360 1180~2885	1020	1120	865	940	1020	635	27	75/145	f 54	f 120	18	2300
YOT_CS580	3000	1200~3440	1160	1310	920	1080	1230	810	27	95/170	f 76	f 140	M16	2350
YOT_CS620	3000	1675~4780	1170	2160	2060	1070	1485	900	35	120/200				2860
YOT_CS650	750 1000 1500	40~95 95~225 290~760	1300	1250	900	1180	1300	840	35	100/150	f 48	f 140	18	2400
YOT_CS750	750 1000 1500	80~195 185~460 510~1555	1300	1250	900	1180	1300	840	35	100/150	f 48	f 140	18	2650
YOT_CS875	750 1000 1500	155~420 390~995 1240~3360	1700	1500	1200	1580	1720	950	45	130/250	f 50	f 100	14	4200
YOT_CS1000	600 750 1000	170~420 330~820 750~1950	1930	1840	1250	1810	1930	1060	35	150/250	f 76	f 140	18	7600
YOT_CS1050	600 750 1000	175~535 360~1045 815~2480	1930	1840	1250	1810	1930	1060	35	150/250	f 76	f 140	18	7800
YOT_CS1150	600 750 1000	355~845 670~1650 1590~3905	1930	1840	1250	1810	1930	1060	35	150/250	f 76	f 140	18	8000
YOT_CS1250	500 600 750	400~740 500~1280 1150~2500	2250	2180	1600	1980	2250	1170	45	160/300	f 65	f 230	18	12500
注：1.此型为固定箱式，额定转差率为1.5%~3%。用于M∝n²的离心机械时，其调速范围为1~¹/5；用于M＝C 的恒转矩机械时，其调速范围为1~¹/3。 2.生产厂家为广东福伊特中兴液力传动有限公司。
