YOTGC、GST、GWT型

YOT_GC、GST、GWT型

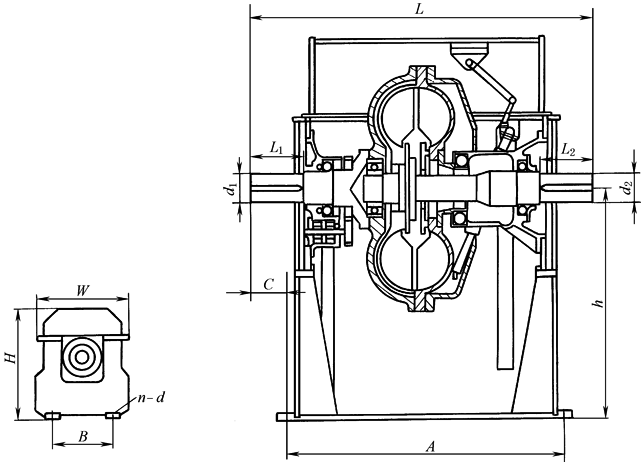

YOT_GC、GST、GWT型偶合器结构与外形尺寸
技术性能
型　号	输入转速 /r·min^-1	传递功率 /kW	外　形　及　连　接　尺　寸　 /mm										质量 /kg
型　号	输入转速 /r·min^-1	传递功率 /kW	L	W	H	h	A	B	C	n-d	d₁ d₂	L₁ L₂	质量 /kg
YOT_GC280	1500 3000	4~11 30~85	798	919	1144	500	636	484	81	4-f 27	f 40	110	480
YOT_GC320	1500 3000	7.5~21 60~165	798	919	1159	500	636	484	81	4-f 27	f 40	110	520
YOT_GC360	1500 3000	13~35 110~305	830	1207	940	560	652	680	91	4-f 27	f 60	120	580
YOT_GC400	1500 3000	30~65 240~500	830	1207	940	560	652	680	91	4-f 27	f 60	120	600
YOT_GC450	1500 3000	50~110 430~900	1020	1120	1375	635	940	865	38	4-f 27	f 75	145	790
YOT_GC560	1000 1500	35~100 115~340	1166	1310	1594	810	1080	920	30	4-f 27	f 85	170	1370
YOT_GC650	1000 1500	75~215 250~730	1300	1200	1500	840	1180	900	60	4-f 35	f 100	150	1920
YOT_GC750	1000 1500	150~440 510~1480	1300	1200	1500	840	1180	900	60	4-f 35	f 100	150	2040
YOT_GC875	750 1000	150~400 365~960	1720	1500	1570	880	1580	1200	70	4-f 45	f 130	250	3100
YOT_GC1000	750 1000	285~750 640~1860	1930	1840	1810	1060	1810	1250	60	4-f 45	f 150	250	5100
YOT_GC1050	750 1000	360~955 815~2300	1930	1840	1810	1060	1810	1250	60	4-f 35	f 150	250	6150
YOT_GC1150	600 750	360~955 715~1865	1930	1840	1810	1060	1810	1250	60	4-f 35	f 150	250	6200
GST50	1500 3000	70~200 560~1625	1020	1120	1375	635	940	865	38	4-f 27	f 75	145	1100
GWT58	1500 3000	140~400 1125~3250	1230	1310	1594	810	1080	920	30	4-f 27	f 95	165	2100
注：1.此型为固定箱体式，额定转差率为1.5%~3%。用于M∝n²的离心机械时，其调速范围为1~¹/5；用于M＝C的恒转矩机械时，其调速范围为1~¹/3。 2.GST50、GWT58为引进英国Fluidrive公司专有技术制造。 3.生产厂家为大连液力机械总厂。
