LZZ型带制动轮联轴器(GB/T5015—2003)

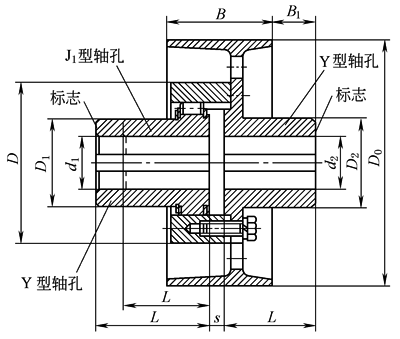

LZZ 型带制动轮联轴器(GB/T 5015—2003)
						标记示例: LZZ4 带制动轮弹性柱销齿式联轴器主动端:J₁型轴孔，B 型键槽，d₁＝50mm，L＝84mm 从动端:Y 型轴孔，A 型键槽，d₂＝60mm，L＝142mm｡标记为:
基本参数和主要尺寸
型号	公称转矩 T_n	许用转速 n_p	轴孔直径				轴孔长度		D₀	D	D₁	D₂	B	B₁	s	转动惯量	质量
							Y	J₁
			d₁		d₂		L
	N·m	r·min^-¹	mm													kg·m²	kg
LZZ1	250	4500	16､18､19				42	—	160	98	50	56	70	9	2	0.018	5.82
			20､22､24				52	38						19			6.05
			25､28				62	44						29			6.17
			30､32	30､32､35､38			82	60						49			6.64
LZZ2	630	3800	25､28				62	—	200	124	65	70	85	30	2	0.053	11.15
			30､32､35､38				82	60						50			11.77
			40､42	40､42､45､48			112	84						80			12.04
LZZ3	1800	3000	40､42､45､48､50､55､56				112	84	250	166	90	105	105	48.5	3	0.181	28.09
			60	60､63､65､70			142	107						78.5		0.183	27.54
LZZ4	4500	2450	50､55､56				112	84	315	214	120	130	135	40	3	0.534	48.75
			60､63､65､70､71､75				142	107						70		0.543	51.69
			80	80､85､90			172	132						100		0.547	50.21
LZZ5	8000	1900	60､63､65､70､71､75				142	107	400	240	130	145	170	44	3	1.404	76.51
			80､85､90	80､85､90､95			172	132						74		1.413	76.25
LZZ6	11200	1500	70､71､75				142	107	500	280	160	170	210	40	4	3.812	124.65
			80､85､90､95				172	132						70		3.841	129.73
			100､110	100､110､120			212	167						110		3.865	130.61
LZZ7	18000	1200	80､85､90､95				172	132	630	330	190	200	265	42	4	10.674	216.43
			100､110､120､125				212	167						82		10.742	222.63
			130				252	202						112		10.753	215.03
LZZ8	25000	1050	90､95				172	132	710	380	220	220	300	5	4	18.960	293.01
			100､110､120､125				212	167						45		19.089	307.92
			130､140､150				252	202						85		19.156	305.42
LZZ9	31500	950	100､110､120､125				212	167	800	400	245	245	340	40	5	33.258	403.84
			130､140､150				252	202						80		33.385	405.88
			160､170､180				302	242						130		33.446	398.57
注：1.质量､转动惯量是按Y/J₁轴孔组合型式和最小轴孔直径计算的｡ 2.短时过载不得超过公称转矩T_n值的2倍｡ 3.生产厂家为冀州市联轴器厂｡
