LZ 型联轴器(GB/T 5015—2003)

工作温度：-20～70℃(本标准其他型式的工作温度相同)｡

标记示例：

LZ3 弹性柱销齿式联轴器

主动轴：Y型轴孔，B型键槽，d₁＝32mm，L＝82mm

从动轴：J₁型轴孔，D型键槽，d₂＝35mm，L＝60mm｡标记为：

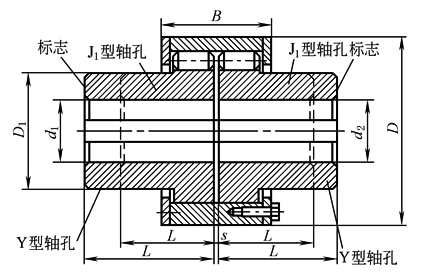

基本参数和主要尺寸

型号

公称转矩

T_n

许用转速

n_p

轴孔直径

d₁､d₂

轴孔长度

D

D₁

B

s

转动惯量

质量

Y型

J₁型

L

N·m

r·min^-1

mm

kg·m²

kg

LZ1

112

5000

12､14

32

27

76

40

42

2.5

0.001

1.53

16､18､19

42

30

1.60

20､22､24

52

38

1.67

LZ2

250

16､18､19

42

30

90

50

50

2.5

0.002

2.70

20､22､24

52

38

2.76

25､28

62

44

0.003

2.79

30､32

82

60

3.00

LZ3

630

4500

25､28

62

44

118

65

70

3

0.011

6.49

30､32､35､38

82

60

7.05

40､42

112

84

0.012

7.31

LZ4

1800

4200

40､42､45､48､50､55､56

112

84

158

90

90

4

0.044

16.20

60

142

107

0.045

15.25

LZ5

4500

4000

50､55､56

112

84

192

120

90

4

0.100

24.82

60､63､65､70､71､75

142

107

0.107

27.02

80

172

132

0.108

25.44

LZ6

8000

3300

60､63､65､70､71､75

142

107

230

130

112

5

0.238

40.89

80､85､90､95

172

132

0.242

40.15

LZ7

11200

2900

70､71､75

142

107

260

160

112

5

0.406

54.93

80､85､90､95

172

132

0.428

59.14

100､110

212

167

0.443

59.60

LZ8

18000

2500

80､85､90､95

172

132

300

190

128

6

0.860

89.35

100､110､120､125

212

167

0.911

94.67

130

252

202

0.908

87.43

LZ9

25000

2300

90､95

172

132

335

220

150

7

1.559

113.9

100､110､120､125

212

167

1.678

138.1

130､140､150

252

202

1.733

136.6

LZ10

31500

2100

100､110､120､125

212

167

355

245

152

8

2.236

165.5

130､140､150

252

202

2.362

169.3

160､170

302

242

2.422

164.0

LZ11

40000

2000

110､120､125

212

167

380

260

172

8

3.054

190.9

130､140､150

252

202

3.249

203.1

160､170､180

302

242

3.369

202.1

LZ12

63000

1700

130､140､150

252

202

445

290

182

8

6.146

288.5

160､170､180

302

242

6.432

296.6

190､200

352

282

6.524

288.0

LZ13

100000

1500

150

252

202

515

345

218

8

12.76

413.6

160､170､180

302

242

13.62

469.2

190､200､220

352

282

14.19

480.0

240

410

330

13.98

436.1

LZ14

125000

1400

170､180

302

242

560

390

218

8

19.90

581.5

190､200､220

352

282

21.17

621.7

240､250､260

410

330

21.67

599.4

LZ15

160000

1300

190､200､220

352

282

590

420

240

10

28.08

736.9

240､250､260

410

330

29.18

730.5

280､300

470

380

29.52

702.1

LZ16

250000

1000

220

352

282

695

490

265

10

56.21

1045

240､250､260

410

330

60.05

1129

280､300､320

470

380

60.56

1144

340

550

450

62.47

1064

LZ17

355000

950

240､250､260

410

330

770

550

285

10

105.5

1500

280､300､320

470

380

102.3

1557

340､360､380

550

450

106.0

1535

LZ18

450000

850

250､260

410

330

860

605

300

13

152.3

1902

280､300､320

470

380

161.5

2025

340､360､380

550

450

169.9

2062

400､420

650

540

175.4

2029

LZ19

630000

750

280､300､320

470

380

970

695

322

14

283.7

2818

340､360､380

550

450

303.4

2963

400､420､440､450

650

540

323.2

3068

LZ20

1120000

650

320

470

380

1160

800

355

15

581.2

4010

340､360､380

550

450

624.5

4426

400､420､440､450､460､480､500

650

540

669.4

4715

LZ21

1800000

530

380

550

450

1440

1020

360

18

1565

7293

400､420､440､450､460､480､500

650

540

1715

8228

530､560､600､630

800

680

1880

8699

LZ22

2240000

500

420､440､450､460､480､500

650

540

1520

1100

405

19

2338

9736

530､560､600､630

800

680

2596

10631

670､710､750

—

780

2522

9473

LZ23

2800000

460

480､500

650

540

1640

1240

440

20

3490

11946

530､560､600､630

800

680

3972

13822

670､710､750

—

780

3949

12826

800､850

—

880

3982

12095

注：1.质量､转动惯量是按Y/J₁轴孔组合型式和最小轴孔直径计算的｡

2.短时过载不得超过公称转矩T_n值的2倍｡

3.生产厂家为冀州市联轴器厂｡
