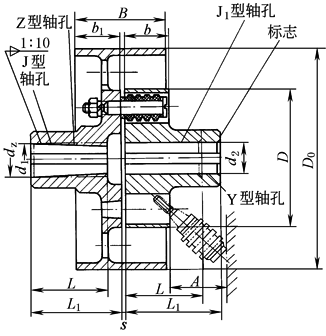

LTZ型—带制动轮联轴器(GB/T4323—2002)

LTZ型—带制动轮联轴器(GB/T4323—2002)
						工作温度:-20～70℃｡标记示例: LTZ10 制动轮弹性套柱销联轴器主动端:J₁型轴孔，A型键槽，d＝85mm，L＝100mm 从动端:J₁型轴孔，A型键槽，d＝85mm，L＝100mm｡标记为: LTZ10 联轴器J₁85×100　GB/T 4323—2002
基本参数和主要尺寸
型号	公称转矩 T_n	许用转速 n_p	轴孔直径 d₁､d₂､d_z	轴孔长度				D₀	D	B	b	b₁	s	A	质量	转动惯量
				Y型	J､J₁､Z型		L_推荐
				L	L	L₁
	N·m	r·min^-¹	mm												kg	kg·m²
LTZ5	125	3800	25､28	62	44	62	50	200	130	85	38	42	5	45	13.38	0.0416
			30､32､35	82	60	82
LTZ6	250	3000	32､35､38				55	250	160	105		62			21.25	0.1053
			40､42	112	84	112
LTZ7	500	2400	40､42､45､48				65	315	190	132		89			35.00	0.2522
LTZ8	710		45､48､50､55､56				70		224		48	78	6	65	45.14	0.3470
			60､63	142	107	142
LTZ9	1000		50､55､56	112	84	112	80		250	168					58.67	0.4070
			60､63､65､70	142	107	142
LTZ10	2000	1900	63､65､70､71､75				100	400	315		58	102	8	80	100.30	1.3050
			80､85､90､95	172	132	172
LTZ11	4000	1500	80､85､90､95				115	500	400	210	73	127	10	100	198.73	4.3300
			100､110	212	167	212
LTZ12	8000	1200	100､110､120､125				135	630	475	265	90	163	12	130	370.60	12.4900
			130	252	202	252
LTZ13	16000	1000	120､125	212	167	212	160	710	600	298	110	174	14	180	641.13	30.4800
			130､140､150	252	202	252
			160､170	302	242	302
注:1.尺寸b､b₁及s摘自重型机械标准｡ 2.质量､转动惯量是按无孔､L_推荐计算的近似值｡ 3.联轴器选用计算见“机械式联轴器选用计算”节 4.联轴器轴孔和连接型式与尺寸应符合表“圆柱形轴孔和键槽型式及尺寸”中表1和表“圆锥形轴孔和键槽型式及尺寸”中表1的规定，轴孔与轴的配合见表“圆柱形轴孔和键槽型式及尺寸”中表2和表“圆锥形轴孔和键槽型式及尺寸”中表2｡
