LT型-基本型联轴器(GB/T4323-2002)

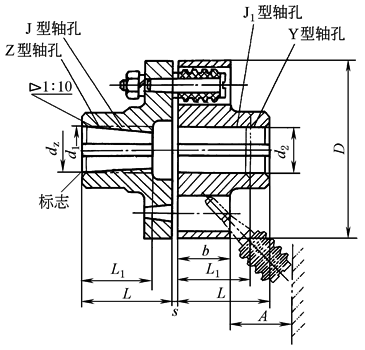

LT型—基本型联轴器(GB/T 4323—2002)
				工作温度:-20～70℃。标记示例: LT5 弹性套柱销联轴器主动端:J₁型轴孔，A型键槽，d＝30mm，L＝50mm 从动端:J₁型轴孔，B型键槽，d＝35mm，L＝50mm。标记为:
基本参数和主要尺寸
型号	公称转矩 T_n	许用转速 n_p	轴孔直径 d₁､d₂､d_z	轴孔长度				D	b	s	A	质量	转动惯量
				Y型	J､J₁､Z型		L_推荐
				L	L₁	L
	N·m	r·min^-¹	mm									kg	kg·m²
LT1	6.3	8800	9	20	14	—	25	71	16	3	18	0.82	0.0005
			10､11	25	17
			12､14	32	20
LT2	16	7600	12､14				35	80				1.20	0.0008
			16､18､19	42	30	42
LT3	31.5	6300	16､18､19				38	95	23	4	35	2.20	0.0023
			20､22	52	38	52
LT4	63	5700	20､22､24				40	106				2.84	0.0037
			25､28	62	44	62
LT5	125	4600	25､28				50	130	38	5	45	6.05	0.0120
			30､32､35	82	60	82
LT6	250	3800	32､35､38				55	160				9.57	0.0280
			40､42	112	84	112
LT7	500	3600	40､42､45､48				65	190				14.01	0.0550
LT8	710	3000	45､48､50､55､56				70	224	48	6	65	23.12	0.1340
			60､63	142	107	142
LT9	1000	2850	50､55､56	112	84	112	80	250				30.69	0.2130
			60､63､65､70､71	142	107	142
LT10	2000	2300	63､65､70､71､75				100	315	58	8	80	61.40	0.6600
			80､85､90､95	172	132	172
LT11	4000	1800	80､85､90､95				115	400	73	10	100	120.70	2.1220
			100､110	212	167	212
LT12	8000	1450	100､110､120､125				135	475	90	12	130	210.34	5.3900
			130	252	202	252
LT13	16000	1150	120､125	212	167	212	160	600	110	14	180	419.36	17.5800
			130､140､150	252	202	252
			160､170	302	242	302
注:1.质量､转动惯量是按无孔､L_推荐计算的近似值｡ 2.联轴器选用计算见“机械式联轴器选用计算”节 3.联轴器轴孔和连接型式与尺寸应符合表“圆柱形轴孔和键槽型式及尺寸”中表1和表“圆锥形轴孔和键槽型式及尺寸”中表1的规定，轴孔与轴的配合见表“圆柱形轴孔和键槽型式及尺寸”中表2和表“圆锥形轴孔和键槽型式及尺寸”中表2｡ 4.尺寸b､s摘自重型机械标准｡
