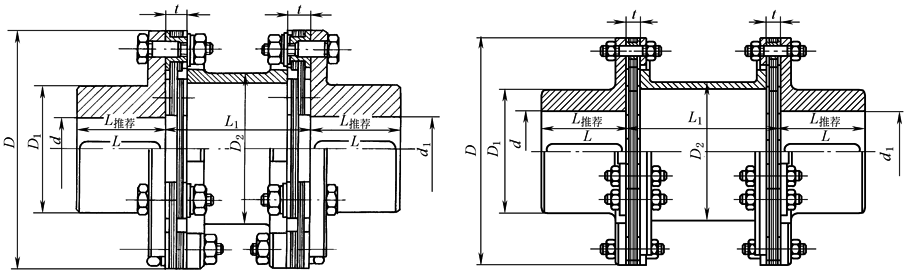

JMⅡJ型—无沉孔接中间轴型联轴器的基本参数和主要尺寸(JB/T9147-1999)

JMⅡJ型—无沉孔接中间轴型联轴器的基本参数和主要尺寸(JB/T 9147—1999)
工作温度：-20～250℃。标记方法： Y型轴孔、A 型键槽的代号，标记中可予省略联轴器主、从动端联接型式与尺寸相同时，只标记一端，另一端省略
型号	公称转矩 T_n	瞬时最大转矩 T_max	最大转速 n_max	轴孔直径 d、d₁	轴孔长度			D	D₁	D₂	L_1min	t	质量		转动惯量
					J₁型	Y型	L_推荐						L_1min 质量	每增加 1m的质量
					L
	N·m	N·m	r·min^-1	mm									kg		kg·m²
JMⅡJ1	63	100	9300	20，22，24	38	52	40	92	53	45	70	8±0.2	2	4.1	0.002
				25，28	44	62
				30，32，35，38	60	82
JMⅡJ2	100	200	8400	25，28	44	62	45	102	63	45	80	8±0.2	2.9	4.1	0.003
				30，32，35，38	60	82
				40，42，45	84	112
JMⅡJ3	250	400	6700	30，32，35，38	60	82	55	128	77	76	96	11±0.3	5.7	8	0.009
				40，42，45，48，50，55	84	112
JMⅡJ4	500	800	5900	35，38	60	82	65	145	91	76	116	11±0.3	8.5	8	0.017
				40，42，45，48，50，55，56	84	112
				60，63，65	107	142
JMⅡJ5	800	1250	5100	40，42，45，48，50，55，56	84	112	75	168	105	102	136	14±0.3	12.5	12	0.034
				60，63，65，70，71，75	107	142
JMⅡJ6	1250	2000	4750	45，48，50，55，56	84	112	80	180	112	102	140	15±0.4	16.5	12	0.053
				60，63，65，70，71，75	107	142
				80	132	172
JMⅡJ7	2000	3150	4300	50，55，56	84	112	80	200	120	114	140	15±0. 4	21	19	0.082
				60，63，65，70，71，75	107	142
				80，85	132	172
JMⅡJ8	2500	4000	4200	55，56	84	112	80	205	120	114	140	20±0.4	23	19	0.092
				60，63，65，70，71，75	107	142
				80，85	132	172
JMⅡJ9	3150	5000	4000	55，56	84	112	90	215	128	127	160	20±0.4	27	21	0.117
				60，63，65，70，71，75	107	142
				80，85，90	132	172
JMⅡJ10	4000	6300	3650	60，63，65，70，71，75	107	142	100	235	132	127	170	23±0.5	36	21	0.191
				80，85，90，95	132	172
JMⅡJ11	5000	8000	3400	60，63，65，70，71，75	107	142	100	250	145	140	170	23±0.5	42	26	0.252
				80，85，90，95	132	172
				100	167	212
JMⅡJ12	6300	10000	3200	60，63，65，70，71，75	107	142	110	270	155	140	190	23±0.5	50	26	0.349
				80，85，90，95	132	172
				100，110	167	212
JMⅡJ13	8000	12500	2850	65，70，71，75	107	142	115	300	162	165	200	27±0.6	66	47	0.56
				80，85，90，95	132	172
				100，110	167	212
JMⅡJ14	10000	16000	2700	70，71，75	107	142	125	320	176	165	220	27±0. 6	78	47	0.75
				80，85，90，95	132	172
				100，110，120，125	167	212
JMⅡJ15	12500	20000	2450	75	107	142	140	350	186	165	240	32±0.7	110	51	1.26
				80，85，90，95	132	172
				100，110，120，125	167	212
				130	202	252
JMⅡJ16	16000	25000	2300	80，85，90，95	132	172	145	370	203	219	250	32±0.7	125	72	1.63
				100，110，120，125	167	212
				130，140	202	252
JMⅡJ17	20000	31500	2150	90，95	132	172	165	400	230	219	290	32±0.7	160	72	2.45
				100，110，120，125	167	212
				130，140，150	202	252
				160	242	302
JMⅡJ18	25000	40000	1950	100，110，120，125	167	212	175	440	245	219	300	38±0.9	220	72	3.99
				130，140，150	202	252
				160，170	242	302
JMⅡJ19	31500	50000	1850	100，110，120，125	167	212	185	460	260	267	320	38±0.9	245	89	4.98
				130，140，150	202	252
				160，170，180	242	302
JMⅡJ20	35500	56000	1800	120，125	167	212	200	480	280	267	350	38±0.9	275	89	6.28
				130，140，150	202	252
				160，170，180	242	302
				190，200	282	352
JMⅡJ21	40000	63000	1700	120，125	167	212	210	500	295	267	370	38±0.9	320	89	7.68
				130，140，150	202	252
				160，170，180	242	302
				190，200	282	352
JMⅡJ22	50000	80000	1600	140，150	202	252	220	540	310	299	380	44±1	400	110	11.6
				160，170，180	242	302
				190，200，220	282	352
JMⅡJ23	63000	100000	1450	140，150	202	252	240	600	335	356	410	50±1.2	560	145	19.8
				160，170，180	242	302
				190，200，220	282	352
				240	330	410
JMⅡJ24	80000	125000	1400	160，170，180	242	302	255	620	350	356	440	50±1.2	620	145	23.6
				190，200，220	282	352
				240，250	330	410
JMⅡJ25	90000	140000	1300	180	242	302	275	660	385	356	480	50±1.2	740	145	31.9
				190，200，220	282	352
				240，250，260	330	410
				280	380	470
JMⅡJ26	112000	180000	1200	180	242	302	295	720	410	406	510	60±1.4	970	190	50.4
				190，200，220	282	352
				240，250，260	330	410
				280，300	380	470
JMⅡJ27	140000	200000	1150	220	282	352	300	740	420	406	520	60±1.4	1050	190	57
				240，250，260	330	410
				280，300	380	470
JMⅡJ28	160000	224000	1100	240，250，260	330	410	320	770	450	457	560	60±1.4	1200	215	69.4
				280，300	380	470
JMⅡJ29	180000	280000	1050	250，260	330	410	350	820	490	457	600	60±1.4	1400	215	95.5
				280，300，320	380	470
				340	450	550
JMⅡJ30	280000	450000	1000	280，300，320	380	470	350	875	480	559	620	50±1.6	1400	235	96.5
				340，360	450	550			550						109.5
JMⅡJ31	400000	630000	930	300，320	380	470	350	935	520	610	630	60±1.0	1800	290	142
				340，360，380	450	550			560						152
				400	540	650			600						162
JMⅡJ32	450000	710000	880	320	380	470	380	1030	480	622	690	60±1.0	2250	330	194
				340，360，380	450	550			600						224
				400，420	540	650			640						240
JMⅡJ33	560000	900000	820	360，380	450	550	400	1080	580	660	726	66±2.2	2750	390	271
				400，420，440，450，460	540	650			700						325
JMⅡJ34	1000000	1600000	740	400，420，440，450	540	650	460	1160	620	750	836	70±2.3	3500	450	387
				460，480，500					750						465
JMⅡJ35	1400000	2240000	680	440，450，460，480，500	540	650	520	1290	790	820	946	82±2.6	5000	570	750
				530，560	680	800			840						810
JMⅡJ36	2000000	3150000	620	480，500	540	650	570	1410	760	900	1040	92±2.8	6600	710	1050
				530，560，600	680	800			920						1290
JMⅡJ37	2800000	4000000	570	450，460，480，500	540	640	610	1530	810	1000	1100	105±3	8400	880	1630
				530，560，600，630	680	800			980						1950
JMⅡJ38	4000000	6000000	520	560，600，630			670	1670	950	1100	1210	115±3.4	11000	1050	2670
				670，710	780	—			1070						3030
JMⅡJ39	5000000	8000000	480	600，630	680	800	730	1830	970	1200	1320	125±3.7	14500	1350	4060
				670，710，750	780	—			1170						4800
JMⅡJ40	6300000	10000000	430	670，710，750	780	—	800	2000	1140	1300	1450	130±4	19000	1600	6600
				800，850	880				1290						7500
JMⅡJ41	8000000	12500000	400	750	780	—	800	2200	1260	1400	1600	140±4.4	25000	1850	10400
				800，850	880				1420						11900
JMⅡJ42	10000000	16000000	350	800，850	880	—	960	2400	1370	1500	1760	140±4.4	32000	2100	15200
				900，950	980				1550						17400
注：1.质量、转动惯量是按L_推荐计算近似值。 2.联轴器轴孔和连接型式与尺寸应符合表圆柱形轴孔和键槽型式及尺寸中表1的规定。轴孔与轴的配合见表圆柱形轴孔与轴伸的配合见表圆柱形轴孔和键槽型式及尺寸中表2。 3.生产厂家为二重基础件厂；北京古德高机电技术有限公司；太矿联轴器分厂。
