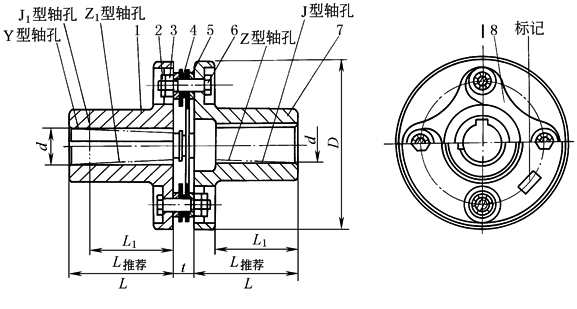

JMⅠ型— 带沉孔基本型联轴器的基本参数和主要尺寸(JB/T 9147—1999)

工作温度：-20～250℃

标记方法：

Y型轴孔、A型键槽的代号，标记中可予省略

联轴器主、从动端连接型式与尺寸相同时，只标记一端，另一端省略

型号

公称

转矩

T_n

瞬时最

大转矩

T_max

许用

转速

n_p

轴孔直径

d

轴孔长度

D

t

扭转刚度

C

质量

转动

惯量

Y型

J、J₁、Z、Z₁型

L_推荐

L

L

L₁

N·m

N·m

r·min^-1

mm

N·m/rad

kg

kg·m²

JMⅠ1

25

80

6000

14

22

—

J₁型27

Z₁型20

35

90

8.8

1×10⁴

1

0.0007

16，18，19

42

30

20，22

52

38

JMⅠ2

63

180

5000

18，19

42

30

45

100

9.5

1.4×10⁴

2.3

0.001

20，22，24

52

38

25

62

44

JMⅠ3

100

315

5000

20，22，24

52

38

50

120

11

1.87×10⁴

2.3

0.0024

25，28

62

44

30

82

60

JMⅠ4

160

500

4500

24

52

38

55

130

12.5

3.12×10⁴

3.3

0.0024

25，28

62

44

30，32，35

82

60

JMⅠ5

250

710

4000

28

62

44

60

150

14

4.32×10⁴

5.3

0.0083

30，32，35，38

82

60

40

112

84

JMⅠ6

400

1120

3600

32，35，38

82

82

60

65

170

15.5

6.88×10⁴

8.7

0.0159

40，42，45，48，50

112

112

84

JMⅠ7

630

1800

3000

40，42，45，48，50，55，56

70

210

19

10.35×10⁴

14.3

0.0432

60

142

—

107

JMⅠ8

1000

2500

2800

45，48，50，55，56

112

112

84

80

240

22.5

16.11×10⁴

22

0.0879

60，63，65，70

142

107

JMⅠ9

1600

4000

2500

55，56

112

84

85

260

24

26.17×10⁴

29

0.1415

60，63，70，71，75

142

107

80

172

132

JMⅠ10

2500

6300

2000

63，65，70，71，75

142

142

107

90

280

17

7.88×10⁴

52

0.2974

80，85，90，95

172

—

132

JMⅠ11

4000

9000

1800

75

142

142

107

95

300

19.5

10.49×10⁴

69

0.4782

80，85，90，95

172

172

132

100，110

212

—

167

JMⅠ12

6300

12500

1600

90，95

172

132

120

340

23

14.07×10⁴

94

0.8067

100，110，120，125

212

167

JMⅠ13

10000

18000

1400

100，110，120，125

135

380

28

19.2×10⁴

128

1.7053

130，140

252

202

JMⅠ14

16000

28000

1200

120，125

212

167

150

420

31

30.0×10⁴

184

2.6832

130，140，150

252

202

160

302

242

JMⅠ15

25000

40000

1120

140，150

252

202

180

480

37.5

47.46×10⁴

262

4.8015

160，170，180

302

242

JMⅠ16

40000

56000

1000

160，170，180

200

560

41

48.09×10⁴

384

9.4118

190，200

352

282

JMⅠ17

63000

80000

900

190，200，220

220

630

47

10.13×10⁴

561

18.3753

240

410

330

JMⅠ18

100000

125000

800

220

352

282

250

710

54.5

16.14×10⁴

723

28.2033

240，250，260

410

330

JMⅠ19

160000

200000

710

250，260

280

800

48

79.8×10⁴

1267

66.5813

280，300，320

470

380

注：1.质量、转动惯量是计算近似值。

2.联轴器的轴孔和连接型式及尺寸应符合表圆柱形轴孔和键槽型式及尺寸中表1和表圆锥形轴孔和键槽型式及尺寸中表1的规定，轴孔与轴的配合见表圆柱形轴孔和键槽型式及尺寸中表2和表圆锥形轴孔和键槽型式及尺寸中表2。

3.生产厂家为二重基础件厂；北京古德高机电技术有限公司；太矿联轴器分厂。
