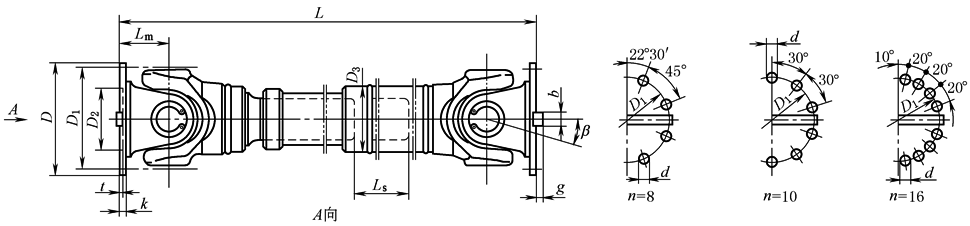

CH 型联轴器(JB/T 5513—1991)

CH 型—长伸缩焊接式

基本参数和尺寸

型  号

回转

直径

D

公称

转矩

T_n

疲劳

转矩

T_f

轴线

折角

β

伸缩

量L_s

L_min

D₁

(js11)

D₂

(H7)

D₃

L_m

n×d

k

t

b

(h9)

g

转动惯量

质量

L_min

增长

100mm

L_min

增长

100mm

mm

kN·m

(°)

mm

kg·m²

kg

SWC 180 CH 1

180

12.5

6.3

≤25

200

925

155

105

114

110

8×17

17

5

—

—

0.181

0.0070

74

2.8

SWC 180 CH 2

700

1425

0.216

104

SWC 225 CH 1

225

40

20

≤15

220

1020

196

135

152

120

8×17

20

5

32

9

0.561

0.0234

132

4.9

SWC 225 CH 2

700

1500

0.674

182

SWC 250 CH 1

250

63

31.5

≤15

300

1215

218

150

168

140

8×19

25

6

40

12.5

1.016

0.0277

190

5.3

SWC 250 CH 2

700

1615

1.127

235

SWC 285 CH 1

285

90

45

≤15

400

1475

245

170

194

160

8×21

27

7

40

15

2.156

0.0510

300

6.3

SWC 285 CH 2

800

1875

2.360

358

SWC 315 CH 1

315

125

63

≤15

400

1600

280

185

219

180

10×23

32

8

40

15

3.812

0.0795

434

8.0

SWC 315 CH 2

800

2000

4.150

514

SWC 350 CH 1

350

180

90

≤15

400

1715

310

210

267

194

10×23

35

8

50

16

7.663

0.2219

672

15.0

SWC 350 CH 2

800

2115

8.551

823

SWC 390 CH 1

390

250

125

≤15

400

1845

345

235

267

215

10×25

40

8

70

18

12.730

0.2219

817

15.0

SWC 390 CH 2

800

2245

13.617

964

SWC 440 CH 1

440

355

180

≤15

400

2110

390

255

325

260

16×28

42

10

80

20

22.540

0.4744

1312

21.7

SWC 440 CH 2

800

2510

24.430

1537

SWC 490 CH 1

490

500

250

≤15

400

2220

435

275

325

270

16×31

47

12

90

22.5

33.970

0.4744

1554

21.7

SWC 490 CH 2

800

2620

35.870

1779

SWC 550 CH 1

550

710

355

≤15

500

2585

492

320

426

305

16×31

50

12

100

22.5

72.790

1.3570

2585

34

SWC 550 CH 2

1000

3085

79.570

3045

注：1.T_f—— 在交变载荷下按疲劳强度所允许的转矩；L—— 安装长度，按需要确定。

2.BH 型的L_min为缩短后的最小长度。

3.Lmin—— 缩短后的最小长度。
