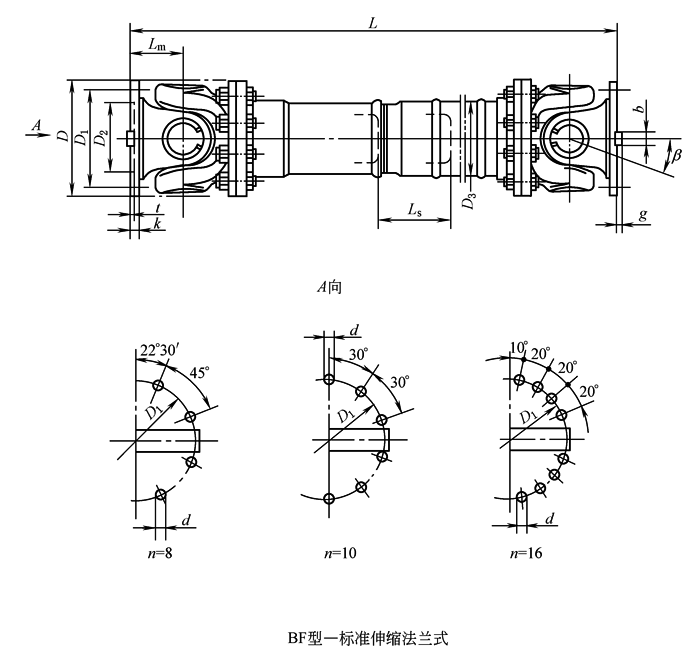

BF、WF、WD型联轴器(JB/T 5513—1991)

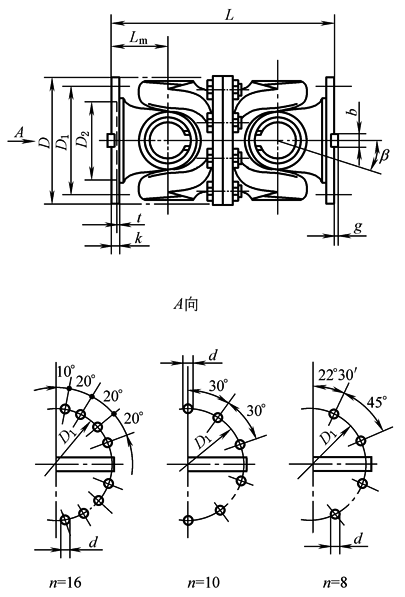

WD 型—无伸缩短式

标记示例：

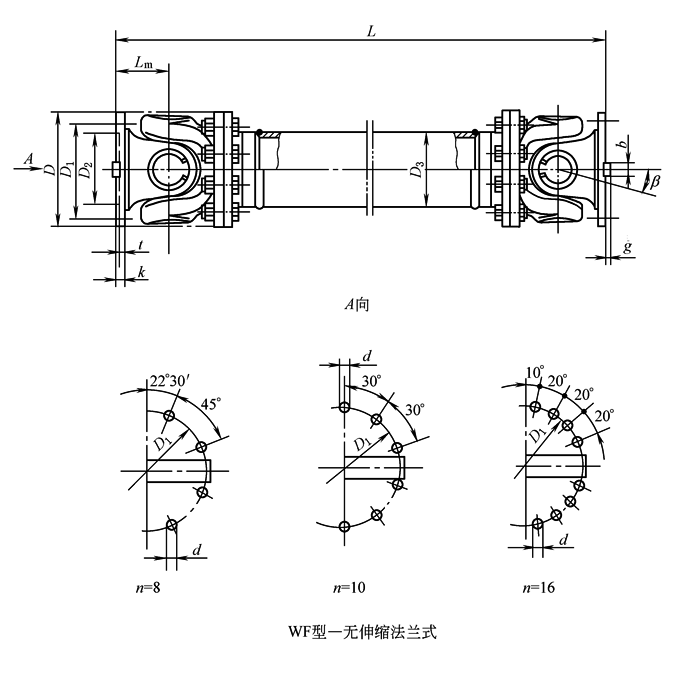

例1   SWC 440 WF型无伸缩法兰式万向联轴器，长度L＝3200mm，标记为：

SWC 440 WF×3200联轴器 JB/T 5513—1991

例2   SWC 350WD型无伸缩短式万向联轴器，标记为：

SWC 350 WD联轴器 JB/T 5513—1991

基本参数和主要尺寸

类型

项 目

型  号

SWC

180□

SWC

225□

SWC

250□

SWC

285□

SWC

315□

SWC

350□

SWC

390□

SWC

440□

SWC

490□

SWC

550□

SWC

620□

BF

WF

WD

回转直径D

mm

180

225

250

285

315

350

390

440

490

550

620

公称转矩T_n

kN·m

12.5

40

63

90

125

180

250

355

500

710

1000

疲劳转矩T_f

6.3

20

31.5

45

63

90

125

180

250

355

500

轴线折角β

(°)

≤25

≤15

≤15

≤15

≤15

≤15

≤15

≤15

≤15

≤15

≤15

D₁(js11)

mm

155

196

218

245

280

310

345

390

435

492

555

D₂(H7)

105

135

150

170

185

210

235

255

275

320

380

L_m

110

120

140

160

180

194

215

260

270

305

340

n-d

8-17

8-17

8-19

8-21

10-23

10-23

10-25

16-28

16-31

16-31

10-38

k

17

20

25

27

32

35

40

42

47

50

55

t

5

5

6

7

8

8

8

10

12

12

12

b(h9)

—

32

40

40

40

50

70

80

90

100

100

g

—

9.0

12.5

15.0

15.0

16.0

18.0

20.0

22.5

22.5

25.0

BF

WF

D₃

114

152

168

194

219

267

267

325

325

426

426

转动惯量，

增长100mm

kg·m²

0.007

0.0234

0.0277

0.051

0.0795

0.2219

0.2219

0.4744

0.4744

1.357

1.357

质量，增长

100mm

kg

2.8

4.9

5.3

6.3

8.0

15.0

15.0

21.7

21.7

34.0

34.0

BF

伸缩量L_s

mm

100

140

140

140

140

150

170

190

190

240

240

L_min

810

920

1035

1190

1315

1410

1590

1875

1985

2300

2500

L_min的

转动惯量

kg·m²

0.267

0.788

1.445

2.873

5.094

9.195

16.62

28.24

46.33

86.98

147.5

L_min的质量

kg

80

138

196

295

428

632

817

1290

1631

2567

3267

WF

L_min

mm

560

610

715

810

915

980

1100

1290

1360

1510

1690

L_min的

转动惯量

kg·m²

0.248

0.636

1.352

2.664

4.469

7.388

13.184

23.25

40.75

68.48

127.53

L_min的质量

kg

58

93

143

220

300

412

588

880

1173

1663

2332

WD

L

mm

440

480

560

640

720

776

860

1040

1080

1220

1360

转动惯量

kg·m²

0.145

0.355

0.831

1.715

2.820

4.791

8.229

15.32

25.74

46.78

83.76

质量

kg

52

82

127

189

270

370

524

798

1055

1524

2120

注：1．T_f—— 在交变载荷下按疲劳强度所允许的转矩；L—— 安装长度，按需要确定。

2．□表示BF、WF、WD任意一种类型。

3．BF型的L_min为缩短后的最小长度。

4．BF、WF型的安装长度L，按需要确定。

5．标准附录中尚有大规格的万向联轴器，可见原标准。
