GⅡCLZ型鼓形齿式联轴器(JB/T8854.2—2001)

GⅡCLZ型鼓形齿式联轴器(JB/T 8854.2—2001)
GⅡCLZ型是GⅡCL型用于接中间轴的派生型，可长距离传动，其主要特点与GⅡCL相同。标记示例例1 GⅡCLZ15型联轴器主动端：Y型轴孔，A型键槽，d₁＝200mm，L＝352mm 从动端：Y型轴孔，B型键槽，d₂＝240mm，L＝410mm。标记为： GⅡCLZ15联轴器 JB/T 8854.2—2001 例2 GⅡCLZ8型联轴器主动端：J₁型轴孔，A型键槽，d₁＝55mm，L＝84mm 从动端：J₁型轴孔，A型键槽，d₂＝55mm，L＝84mm。标记为： GⅡCLZ8联轴器J₁55×84 JB/T 8854.2—2001

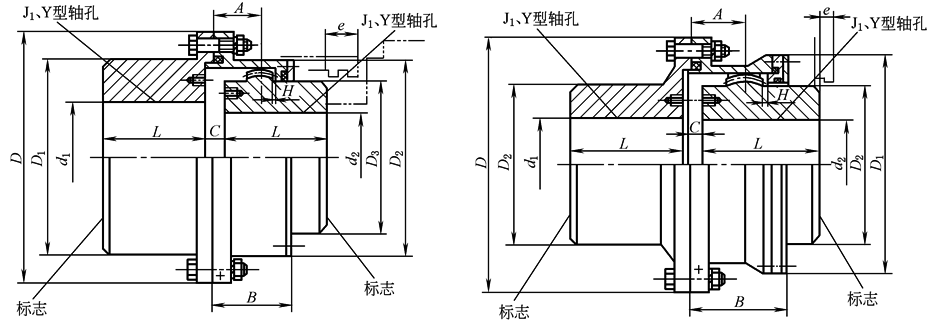

基本参数和主要尺寸
型号	公称转矩 T_n	许用转速 n_p	轴孔直径	轴孔长度L		D	D₁	D₂	D₃	C	H	A	B	e	转动惯量	润滑脂用量	质量
			d₁，d₂	Y	J₁
	kN·m	r·min^-1	mm												kg·m²	mL	kg
GⅡCLZ1	0.4	4000	16，18，19	42	—	103	71	71	50	8	2	18	38	38	0.004	31	3.5
			20，22，24	52	38										0.00375		3.3
			25，28	62	44										0.004		3.5
			30，32，35，38*	82	60										0.005		4.1
			40，42，45，48，50*	112	84										0.007		5.7
GⅡCLZ2	0.71	4000	20，22，24	52	—	115	83	83	60	8	2	21	44	42	0.00675	42	5.3
			25，28	62	44										0.00625		4.8
			30，32，35，38	82	60										0.007		5.7
			40，42，45，48，50，55，56	112	84										0.008		7.2
			60*	142	107										0.01		9.2
GⅡCLZ3	1.12	4000	22，24	52	—	127	95	95	75	8	2	22	45	42	0.009	42	3.8
			25，28	62	44										0.011		7.8
			30，32，35，38	82	60										0.011		7.6
			40，42，45，48，50，55，56	112	84										0.01325		9.8
			60，63，65，70	142	107										0.01675		12.5
GⅡCLZ4	1.8	4000	38	82	60	149	116	116	90	8	2	24.5	49	42	0.02125	53	10.5
			40，42，45，48，50，55，56	112	84										0.0255		13.5
			60，63，65，70，71，75*	142	107										0.039		16.5
			80*	172	132										0.04875		19.4
GⅡCLZ5	3.15	4000	40，42，45，48，50，55，56	112	84	167	134	134	105	10	2.5	27.5	54	42	0.044	77	18.1
			60，63，65，70，71，75	142	107										0.05175		23.1
			80，85，90*	172	132										0.0625		28.5
GⅡCLZ6	5.00	4000	45，48，50，55，56	112	84	187	153	153	125	10	2.5	28	55	42	0.075	91	23.9
			60，63，65，70，71，75	142	107										0.089		29.3
			80，85，90，95*	172	132										0.10425		35.4
			100，(105)	212	167										0.1065		36.2
GⅡCLZ7	7.1	3750	50，55，56	112	84	204	170	170	140	10	2.5	30	59	42	0.1145	108	29.6
			60，63，65，70，71，75	142	107										0.1335		36.3
			80，85，90，95	172	132										0.157		43.8
			100，(105)，110，(105)	212	167										0.1898		54.3
GⅡCLZ8	10.00	3300	55，56	112	84	230	186	186	155	12	3	33.5	71	47	0.184	161	37.8
			60，63，65，70，71，75	142	107										0.215		46.1
			80，85，90，95	172	132										0.249		54.9
			100，110，(115)，120，125	212	167										0.297		67.4
GⅡCLZ9	16	3000	60，63，65，70，71，75	142	107	256	212	212	180	12	3	34.5	73	47	0.358	184	60
			80，85，90，95	172	132										0.415		71.8
			100，110，120，125	212	167										0.499		88
			130，(135)，140，150	252	202										0.575		104.4
GⅡCLZ10	22.4	2650	65，70，71，75	142	107	287	239	239	200	14	3.5	39	82	47	0.58	276	76.1
			80，85，90，95	172	132										0.6725		91.1
			100，110，120，125	212	167										0.8025		111.5
			130，140，150	252	202										0.935		133.5
GⅡCLZ11	35.5	2350	110，120，125	212	167	325	250	276	235	14	3.5	40.5	85	47	1.223	322	137
			130，140，150	252	202										1.41		162.4
			160，170，(175)，	302	242										1.625		193
GⅡCLZ12	50	2100	130，140，150	252	202	362	286	313	270	16	4	44.5	95	49	2.39	404	212.8
			160，170，180	302	242										2.763		268
			190，200	352	282										3.093		290
GⅡCLZ13	71	1850	150	252	202	412	322	350	300	18	4.5	49	104	49	3.93	585	272.3
			160，170，180，(185)	302	242										4.535		320
			190，200，220，(225)	352	282										6.34		370
GⅡCLZ14	112	1650	170，180，(185)	302	242	462	420	335	—	22	5.5	86	148	63	6.9	1600	389
			190，200，220	352	282										7.675		438
			240，250	410	330										8.6		509
GⅡCLZ15	180	1500	190，200，220	352	282	512	465	380	—	22	5.5	91	158	63	12.425	2100	566
			240，250，260	410	330										13.975		650
			280，(285)	470	380										15.575		740
GⅡCLZ16	250	1300	220	352	282	580	522	430	—	28	7	104.5	177	67	21.2	2500	751
			240，250，260	410	330										23.125		857
			280，300，320	470	380										26.35		974
GⅡCLZ17	355	1200	250，260	410	330	644	582	490	—	28	7	99	182	67	38.825	2700	1110
			280，(290)，300，320	470	380										43.25		1255
			340，360，(365)	550	450										49.5		1465
GⅡCLZ18	500	1050	280，(295)，300，320	470	380	726	658	540	—	28	8	111	215	75	69.5	3900	1580
			340，360，380	550	450										78.75		1830
			400	650	540										90.5		2160
GⅡCLZ19	710	950	300，320	470	380	818	748	630	—	32	9	116	220	75	122.5	5000	2115
			340，(350)，360，380，(390)	550	450										139.5		2457
			400，420，440，450，460，(470)	650	540										161.25		2892
GⅡCLZ20	1000	800	360，380，(390)	550	450	928	838	720	—	32	10.5	123.5	235	75	240	6200	3223
			400，420，440，450，460，480，500	650	540										277.25		3793
			530，(540)	800	680										335		4680
GⅡCLZ21	1400	750	400，420，440，450，460，480，500	650	540	1022	928	810	—	40	11.5	127.5	245	75	435	7000	4780
			530，560，600	800	680										527.75		5905
GⅡCLZ22	1800	650	450，460，480，500	650	540	1134	1036	915	—	40	13	131	255	75	701.25	8700	6069
			530，560，600，630	800	680										852.25		7504
			670，(680)	900	780
GⅡCLZ23	2500	600	530，560，600，630	800	680	1282	1178	1030	—	50	14.5	149.5	290	80	1415.75	15000	9633
			670(700)，710，750，(770)	900	780										1638.75		11133
GⅡCLZ24	3550	550	560，600，630	800	680	1428	1322	1175	—	50	16.5	158.5	305	80	2330.5	18000	12460
			670，710，750	900	780										2682.75		14465
			800，850	1000	880										2976.25		16110
GⅡCLZ25	4500	460	670，(700)，710，750	900	780	1644	1538	1390	—	50	19	162.5	310	80	5174.25	23000	19837
			800，850	1000	880										5836.5		22381
			900，950	—	980										6413		24765
			1000，(1040)	—	1100										7198.25		27797
注：1.转动惯量与质量按J₁型计算，并包括轴伸在内。 2.轴孔长度推荐J₁型。 3.带括号的轴孔直径新设计时不用。 4.联轴器轴孔和键槽型式及尺寸见表圆柱形轴孔和键槽型式及尺寸中表1，轴孔与轴的配合见表圆柱形轴孔和键槽型式及尺寸中表2。 5.联轴器GⅡCL的轴孔组合为J₁/J₁、Y/Y、J₁/Y、Y/J₁，键槽型式为A、B、B₁、D。 6.生产厂家为河北省冀州市联轴器厂、浙江乐清联轴器厂。 7.轴孔直径栏中标注 * 的轴孔尺寸，只允许d₁选用。
