GⅡCL型鼓形齿式联轴器(JB/T8854.2—2001)

GⅡCL型鼓形齿式联轴器(JB/T 8854.2—2001)

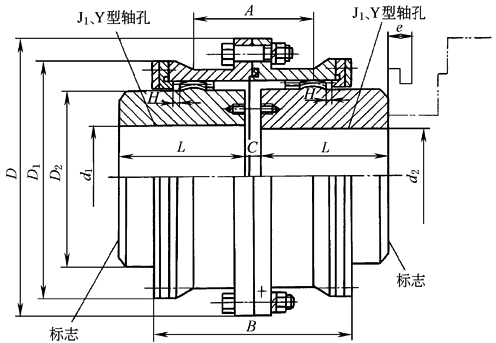

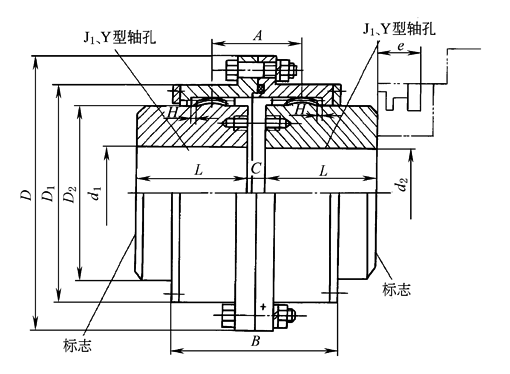

GⅡCL1～GⅡCL13型鼓形齿式联轴器 GⅡCL14～GⅡCL25型鼓形齿式联轴器						标记示例例1　 GⅡCL4型联轴器主动端：J₁型轴孔，A型键槽，d₁＝55mm，L＝84mm 从动端：J₁型轴孔，A型键槽，d₂＝60mm，L＝107mm。标记为： GⅡCL4联轴器　 JB/T 8854.2—2001 例2　 GⅡCL4型联轴器主动端：Y型轴孔，A型键槽，d₁＝50mm，L＝112mm 从动端：Y型轴孔，A型键槽，d₂＝50mm，L＝112mm。标记为： GⅡCL4联轴器50×112　 JB/T 8854.2—2001
基本参数和主要尺寸
型号	公称转矩 T_n	许用转速 n_p	轴孔直径	轴孔长度L			D	D₁	D₂	C	H	A	B	e	润滑脂用量	质量	转动惯量
			d₁、d₂	Y	J₁
	kN·m	r·min^-1	mm												mL	kg	kg·m²
GⅡCL1	0.4	4000	16、18、19	42	—		103	71	50	8	2	36	76	38	51	5.1	0.0035
			20、22、24	52	38											3	0.0035
			25、28	62	44											3.1	0.0035
			30、32、35	82	60											3.6	0.00375
GⅡCL2	0.71	4000	20、22、24	52	—		115	83	60	8	2	42	88	42	70	4.9	0.00575
			25、28	62	44											4.5	0.00550
			30、32、35、38	82	60											5.1	0.006
			40、42、45	112	84											6.2	0.00675
GⅡCL3	1.12	4000	22、24	52	—		127	95	75	8	2	44	90	42	68	7.5	0.0105
			25、28	62	44											7	0.010
			30、32、35、38	82	60											6.9	0.010
			40、42、45、48、50、55、56	112	84											8.6	0.0113
GⅡCL4	1.8	4000	38	82	60		149	116	90	8	2	49	98	42	87	10.1	0.02
			40、42、45、48、50、55、56	112	84											12.2	0.0223
			60、63、65	142	107											14.5	0.0245
GⅡCL5	3.15	4000	40、42、45、48、50、55、56	112	84		167	134	105	10	2.5	55	108	42	125	16.4	0.0378
			60、63、65、70、71、75	142	107											19.6	0.0433
GⅡCL6	5.00	4000	45、48、50、55、56	112	84		187	153	125	10	2.5	56	110	42	148	22.1	0.0663
			60、63、65、70、71、75	142	107											26.5	0.075
			80、85、90	172	132											31.2	0.0843
GⅡCL7	7.1	3750	50、55、56	112	84		204	170	140	10	2.5	60	118	42	175	27.6	0.103
			60、63、65、70、71、75	142	107											33.1	0.115
			80、85、90、95	172	132											39.2	0.1298
			100、(105)	212	167											47.5	0.151
GⅡCL8	10.00	3300	55、56	112	84		230	186	155	12	3	67	142	147	268	35.5	0.167
			60、63、65、70、71、75	142	107											42.3	0.188
			80、85、90、95	172	132											49.7	0.210
			100、110、(115)	212	167											60.2	0.241
GⅡCL9	16	3000	60、63、65、70、71、75	142	107		256	212	180	12	3	69	146	47	310	55.6	0.316
			80、85、90、95	172	132											65.6	0.356
			100、110、120、125	212	167											79.6	0.413
			130、(135)	252	202											95.8	0.470
GⅡCL10	22.4	2650	65、70、71、75	142	107		287	239	200	14	3.5	78	164	47	472	72	0.511
			80、85、90、95	172	132											84.4	0.573
			100、110、120、125	212	167											101	0.659
			130、140、150	252	202											119	0.745
GⅡCL11	35.5	2350	70、71、75	142	107		352	276	235	14	3.5	81	170	47	550	97	1.454
			80、85、90、95	172	132											114	1.096
			100、110、120、125	212	167											138	1.235
			130、140、150	252	202											161	1.340
			160、170、(175)	302	242											189	1.588
GⅡCL12	50	2100	75	142	107		362	313	270	16	4	89	190	49	695	128	1.623
			80、85、90、95	172	132											150	1.828
			100、110、120、125	212	167											205	2.113
			130、140、150	252	202											213	2.40
			160、170、180	302	242											248	2.728
			190、200	352	282											285	3.055
GⅡCL13	71	1850	150	252	202		412	350	300	18	4.5	98	208	49	1019	269	3.925
			160、170、180、(185)	302	242											315	4.425
			190、200、220、(225)	352	282											360	4.918
GⅡCL14	112	1650	170、180、(185)	302	242		462	418	335	22	5.5	172	296	63	3900	421	8.025
			190、200、220	352	282											476	8.8
			240、250	410	330											544	9.725
GⅡCL15	180	1500	190、200、220	352	282		512	465	380	22	5.5	182	316	63	3700	608	14.300
			240、250、260	410	330											696	15.850
			280、(285)	470	380											786	17.45
GⅡCL16	250	1300	220	352	282		580	522	430	28	7	209	354	67	4500	799	23.925
			240、250、260	410	330											913	26.45
			280、300、320	470	380											1027	29.1
GⅡCL17	355	1200	250、260	410	330		644	582	490	28	7	198	364	67	4900	1176	43.095
			280、(290)、300、320	470	380											1322	47.525
			340、360、(365)	550	450											1532	53.725
GⅡCL18	500	1050	280、(295)、300、320	470	380		726	654	540	28	8	222	430	75	7000	1698	78.525
			340、360、380	550	450											1948	87.750
			400	650	540											2278	99.500
GⅡCL19	710	950	300、320	470	380		818	748	630	32	8	232	440	75	8900	2249	136.750
			340、(350)、360、380、(390)	550	450											2591	153.750
			400、420、440、450、460、(470)	650	540											3026	175.5
GⅡCL20	1000	800	360、380、(390)	550	450		928	838	720	32	10.5	247	470	75	11000	3384	261.75
			400、420、440、450、460	650	540											3984	299
			480、500
			530、(540)	800	680											4430	360.75
GⅡCL21	1400	750	400、420、440、450、460	650	540		1022	928	810	40	11.5	255	490	75	13000	4977	468.75
			480、500
			530、560、600	800	680											6152	561.50
GⅡCL22	1800	650	450、460、480、500	650	540		1134	1036	915	40	13	262	510	75	16000	6318	753.750
			530、560、600、630	800	680											7738	904.750
			670、(680)	900	780
GⅡCL123	2500	600	530、560、600、630	800	680		1282	1178	1030	50	14.5	299	580	80	28000	10013	1517
			670、(700)、710、750、(770)	900	780											11553	1725
GⅡCL24	3550	550	560、600、630	800	680		1428	1322	1175	50	16.5	317	610	80	33000	12915	2486
			670、(700)、710、750	900	780											15015	2838.5
			800、850	1000	880											16615	3131.75
GⅡCL25	4500	460	670、(700)、710、750	900	780		1644	1538	1390	50	19	325	620	80	43000	19837	5174.25
			800、850	1000	880											22381	5836.5
			900、950	—	980											24765	6413
			1000、(1040)	—	1100											27797	7198.25
注：1.转动惯量与质量按J₁型计算，并包括轴伸在内。 2.轴孔长度推荐J₁型。 3.带括号的轴孔直径新设计时不用。 4.联轴器轴孔和键槽型式及尺寸见表圆柱形轴孔和键槽型式及尺寸中表1，轴孔与轴的配合见表圆柱形轴孔和键槽型式及尺寸中表2。 5.联轴器GⅡCL的轴孔组合为J₁/J₁、Y/Y、J₁/Y、Y/J₁，键槽型式为A、B、B₁、D。 6.生产厂家为河北省冀州市联轴器厂、浙江乐清联轴器厂。
