DPA型增压器(Festo)

增压器是一种带双活塞，能压缩空气的压力增强器。当对DPA进行加压时，根据流量的大小，内置换向阀和单向阀能自动地把输出端的压力提高两倍。两端活塞的驱动气源是由换向阀控制的。当到达一定的行程终端位置，换向阀能自动换向，能在系统压力和最大的两倍系统压力之间随意地选择输出压力

其参考值是通过一个手动操作的减压阀来设置的。该减压阀给输出端的运动活塞提供压缩空气，并确保增压器的稳定工作。当使用的系统压力未达到要求的输出压力时，增压器能自动启动。当达到输出压力时，增压器就自动停止工作，但是当压力下降时，增压器就又会动作

优点：任意位置安装、使用寿命长、结构紧凑、完美设计、安装时可选择气缸ADVU的标准附件、通过阀驱动、用气量少、安装时间短。结构图见下图

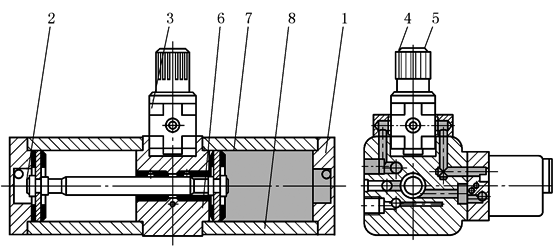

图  DPA型增压器结构

1—插头盖；2—圆形螺母；3—阀；4—旋转手柄；5—防护盖；6—中间件；7—壳体；8—缸筒

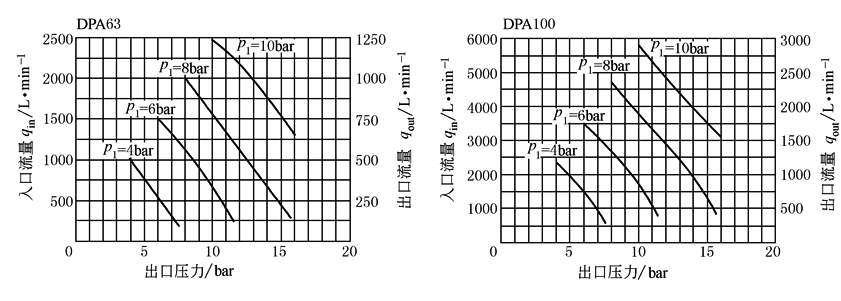

表　　　　　　　　　　　　　　　　　　　　　　　主要技术参数及外形尺寸

主要技术参数

型号

DPA-63-10

DPA-100-10

DPA-63-16

DPA-100-16

气接口

G³/8

G½

G³/8

G½

工作介质

过滤压缩空气，未润滑，过滤等级为5μm

结构特点

双活塞加压器

安装位置

任意

输入压力p₁/bar

2~8

2~10

输出压力p₂/bar

4~10^①

4~16^①

压力显示器

G¹/8(供货时)

G¼(供货时)

G¹/8(供货时)

G¼(供货时)

环境条件：环境温度+5~+60℃；耐腐蚀等级2

①输入压力和输出压力之间的压差至少要达到2bar

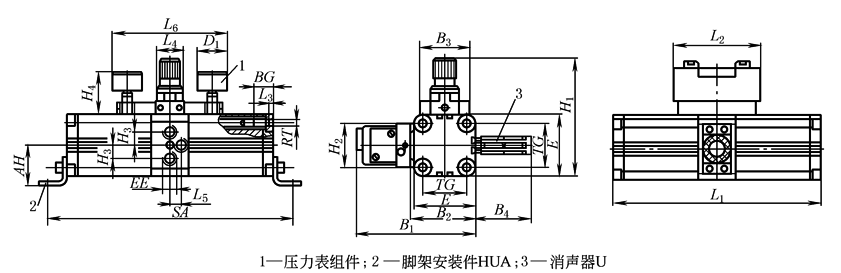

外形尺寸/mm

型号

AH

B₁

B₂

B₃

B₄

BG

D₁

E

EE

H₁

H₂

DPA-63-10

56.5

168

92.5

70

78

27

41

88

G³/8

167

62

DPA-63-16

DPA-100-10

81

221

133

102

106

33

128

G½

244

71

DPA-100-16

型号

H₃

H₄

L₁

L₂

L₃

L₄

L₅

L₆

RT

TG

SA

DPA-63-10

18.4

60

289

123.5

6

40

16

160.5

M10

62

343

DPA-63-16

DPA-100-10

27

73

367

145.5

55

11

175

103

433

DPA-100-16
