IDF系列冷冻式空气干燥器(SMC)

规     格

干燥器型号

处理空气量

(ANR)^①

/m³·min^-1

适合空压机功率

/kW

消耗功率

/W

接管口径

自动排水器

型号

使用电压

漏电开关容量

/A

中

型

IDF55C

7.65

55

1400

2

AD44-X445

三相

AC220V

15

IDF75C

10.5

75

2100

大

型

IDF120D

20

120

2500

法兰2½B

ADH4000-04

30

IDF150D

25

150

4000

法兰3B

45

IDF190D

32

190

4900

50

IDF240D

43

240

6300

法兰4B

60

IDF370B^②

54

370

8100

法兰6B

ADM200-042-8

80

① 在下列条件下：

② IDF370B为水冷式冷凝器，其余系列为风冷式冷凝器

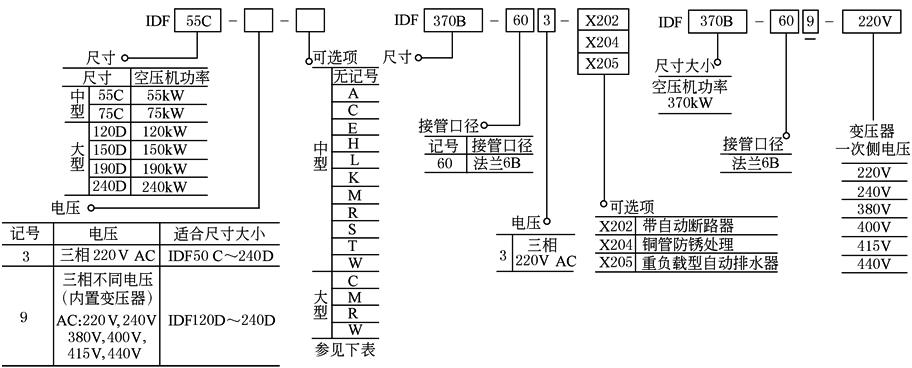

型    号    标    记

可选项

记号

内容

尺寸

大小

A

C

E

H

K

L

M

R

S

T

W

无记号

冷却压

缩空气

铜管防

锈处理

带蒸发

温度计

中压

空气用

中压空气用

(自动排水

器带液位计

的金属杯)

带重载型

自动排

水器

带电动式

自动排

水器

带涡电

自动断

路器

电源

端子台

连接

带信号远

距离操作

用端子台

水冷式

冷凝器

无

55C

○

○

标

准

装

备

○

—

○

—

○

标准

装备

○

○

○

75C

○

○

○

—

○

—

○

○

○

○

120D

—

○

—

—

—

—

○

—

—

○

○

150D

—

○

—

—

—

○

○

—

—

○

○

190D

—

○

—

—

—

○

○

—

—

○

○

240D

—

○

—

—

—

○

○

—

—

○

○

注：H和M、R和S、S和T、A和H、L和M不能组合，其他多个可选项的组合，按字母顺序排列表示

外    形    尺    寸

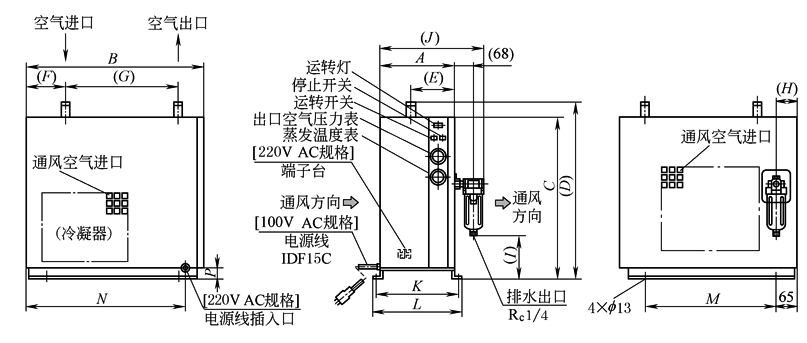

IDF15C~75C

型号

接管口径

A

B

C

D

E

F

G

H

I

J

K

L

M

N

P

IDF55C

R2

405

850

850

930

85

98

405(610)

722

247

508

433

461

700

800

30

IDF75C

R2

425

850

900

980

85

98

405(610)

722

297

528

433

481

700

800

30

注：(   )是可选项规格的冷却压缩空气用的尺寸

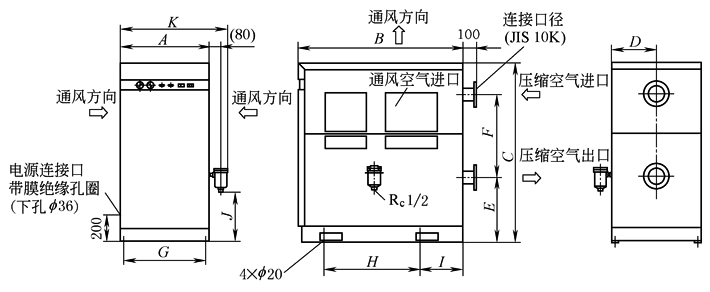

IDF120D~240D

型号

进出口连接

A

B

C

D

E

F

G

H

I

J

K

IDF120D

JIS 10K 2B½法兰

650

1200

1300

325

470

600

600

660

330

365

780

IDF150D

JIS 10K 3B法兰

IDF190D

JIS 10K 3B法兰

750

1510

1320

375

480

600

700

800

355

427

880

IDF240D

JIS 10K 4B法兰

770

1550

1640

385

703

730

700

800

355

592

900

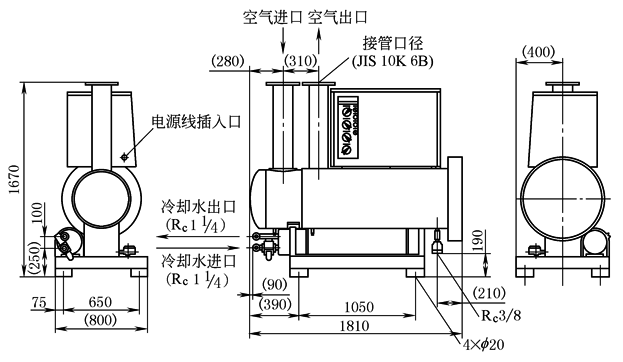

IDF370B
