管道直径的计算及图表法

(1) 管道直径的计算

气源系统中的管道直径与其通过的流量、工作压力、管道长度和压力损失等因素有关

　　　　　　　　　　　　式(1-1)

式中　d——管道内径，m；

p₁——工作压力，bar；

Δp——压力损失，Pa，应该不超过0.1bar；

L——管道的名义长度，m，经过综合计算修正后；

V——流量，m³/s

例　在一个300m长的直管道，流量为21m³/min(0.350m³/s)，工作压力为7bar(等于700000Pa)时，管道直径d应是多少？

(2) 利用JGuestGmbh表查管道直径

根据JGuestGmbh表(见下表)，可以管道长度和流量求聚酰胺管道外径(单位mm)的近似值

J Guest Gmbh表

长度/mm

直径/mm

流量

/L·min^-1

25

50

100

150

200

250

300

200

12

12

12

15

15

15

18

400

12

12

15

15

15

18

18

500

15

15

15

18

18

18

18

750

15

15

18

18

18

22

22

1000

15

15

18

18

22

22

22

1500

18

18

18

22

22

22

22

2000

18

18

22

22

22

28

28

3000

22

22

28

28

28

28

28

4000

28

28

28

28

28

28

28

注：对于环状的管道来说，它的流量将被分流，管道长度也将减为原来的一半。

例　在有效长度为300m的环状管路中，流量为2m³/min，工作压力为7bar时，管道直径d应是多少？

解：因为管道是环状管路，因此它的流量和管道长度均减半，分别为1000L/min及150m，按上表可查得管道直径为18mm

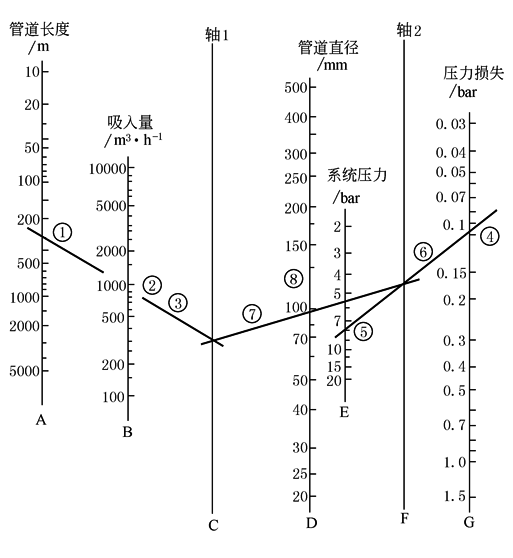

(3) 利用管道直线列线图查管道直径

当已知管道长度(包括管接件的压力损失转换成管道长度)、流量、工作压力和管道的压力降，可用下图查找相应的管道直径d

如管长300m，流量1m³/h，工作压力8bar，压力损失Δp为0.1bar，按步骤①到⑧得到D轴上的交点，管道直径等于100mm

管道直线列线图
