计算选型
|
气动管道网络的压力损失 |
|||
|
(1) 影响气动管道网络的压力损失的主要因素 影响气动管道网络的压力损失的因素有：管道长度、管道直径、管接件的数量及类型(变径、弯道)、管道中压力流量及管道泄漏等 管道越长，损失就越大，这主要是由于管壁粗糙和流速引起的。表1反映了管径f ＝25mm，管长l＝10m的管道内不同的压缩空气流量的压力损失情况 管道中闸阀、L形、T形接头、变径等连接件对流动阻力具有很大影响。为了方便工程计算，不同的管接件在不同直径情况下都有一个相应的转换成该直径的等效长度，见表2 |
|||
|
表1 |
|||
|
流量/L·s-1 |
压力损失Δp/bar |
流量/L·s-1 |
压力损失Δp/bar |
|
10 |
0.005 |
30 |
0.04 |
|
20 |
0.02 |
|
|
|
表2 |
||||||||||
|
名称 |
管接头 |
管道直径/mm |
||||||||
|
9 |
12 |
14 |
18 |
23 |
40 |
50 |
80 |
100 |
||
|
闸阀 |
|
0.2
|
0.2
|
0.2
|
0.3
|
0.3 5 |
0.5 8 |
0.6 10 |
1.0 16 |
1.3 20 |
|
L形接头 |
|
0.6 |
0.7 |
1.0 |
1.3 |
1.5 |
2.5 |
3.5 |
4.5 |
6.5 |
|
T形接头 |
|
0.7 |
0.85 |
1.0 |
1.5 |
2.0 |
3.0 |
4.0 |
7.0 |
10 |
|
变径(2d-d) |
|
0.3 |
0.4 |
0.45 |
0.5 |
0.6 |
0.9 |
1.0 |
2.0 |
2.5 |
|
(2) 气动管道网络的压力损失的计算举例 例1 下列的管接件要安装在内径为23mm的压缩空气管线内：2个闸阀、4个L形接头、1个变径接头、2个T形接头。要获得正确有效的管道长度，计算需增加多少同等直径长度的管道？ 解： L等效长度＝2×0.3+4×1.5+1×0.6+2×2.0 ＝11.2m

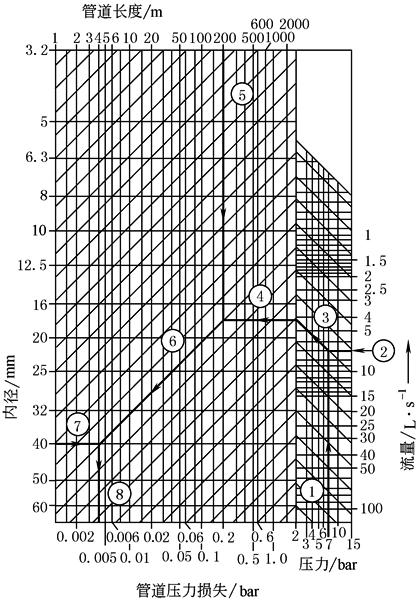

式中 n——管接件的数目； L实际——实际等效长度； L总长——计算压力损失的管道计算长度 凭经验简化得出公式的近似值为L总长＝1.6L实际 工程设计中，管道的直径和长度(包括由球阀、管接件引起的等效长度)、实际工作压力和流量是已知的，通过右图可求得管道压力损失 例2 当压缩空气通过长度为200m、内径估计为40mm的管道时会丧失多少压力？ 解：假设体积流量为6L/s，操作压力为7bar，如图所示，如果按照①到⑦的顺序依次键入输入值，那么⑧就代表损失的压力Δp＝0.00034bar |
管道压力损失的解析图 |
