膜片联轴器结构形式对刚性的影响-嘉立创FA官网
浏览量： 0 发布于： 2026-02-25 14:53:19
一、膜片联轴器的刚性类型划分
在工程设计中，膜片联轴器的刚性通常分为三类：
- 扭转刚性 —— 影响系统角度传递精度
- 轴向刚性 —— 影响轴向位移稳定性
- 弯曲刚性（角向刚性） —— 决定对安装误差的补偿能力
结构形式的不同，本质上改变了力的传递路径与膜片变形方式，从而影响上述三类刚性参数。
二、常见结构形式及其刚性差异
1. 单膜片结构
特点：
- 结构简单
- 轴向尺寸短
- 角向补偿能力有限
刚性特征：
- 扭转刚性高
- 角向柔性较小
- 对安装精度要求高
适用于高刚性、小偏差工况。

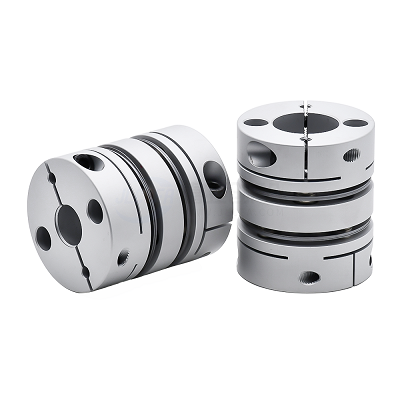

2. 双膜片结构
特点：
- 两组膜片中间通过中间节连接
- 可形成角向补偿对称结构
刚性特征：
- 扭转刚性略低于单膜片
- 角向补偿能力明显增强
- 轴向刚性相对降低
适用于伺服系统与高精度定位设备。
3. 多膜片组结构
特点：
- 多片叠加
- 可提升传递扭矩能力
刚性特征：
- 扭转刚性随膜片数量增加而提高
- 轴向与角向柔性可通过设计优化
- 动态响应性能较好
适用于大扭矩、高响应场景。
三、结构形式影响刚性的机理分析
- 膜片厚度与数量
- 厚度增加，扭转刚性提升；数量增加，可提高承载能力。
- 膜片外径与有效工作半径
- 工作半径越大，扭转刚性越高，但惯量也随之增加。
- 连接方式（螺栓分布）
- 螺栓数量及分布影响力的均匀性与刚性稳定性。
- 中间节长度
- 双膜片结构中，中间节越长，角向补偿能力越强，但弯曲刚性降低。
四、总结
膜片联轴器结构形式直接决定其刚性表现。单膜片结构刚性高但补偿能力有限，双膜片结构兼顾刚性与柔性，多膜片结构则更适用于大扭矩场景。选型时应结合设备精度要求、安装误差控制水平及负载特性进行综合判断，而非单一追求高刚性。
