一、伺服系统对联轴器的核心要求

在伺服驱动系统中，联轴器不仅承担扭矩传递功能，还直接影响系统的动态响应、定位精度和运行稳定性。相比传统刚性或弹性联轴器，伺服系统更强调低惯量、高扭转刚性以及对安装误差的可控补偿能力。

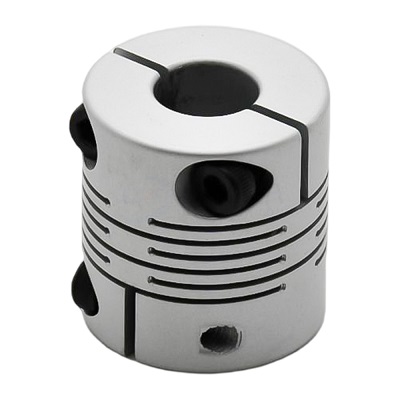

平行线式联轴器

二、平行线式联轴器的结构特点

2.1 多切缝弹性结构设计

平行线式联轴器通过多条平行切缝形成弹性变形区，在保持较高扭转刚性的同时，可吸收一定的径向、角向和轴向安装误差。

2.2 一体式金属结构优势

整体式金属加工结构避免了传统弹性体老化问题，使联轴器在长期运行中性能更加稳定。

三、对伺服系统动态性能的积极影响

3.1 高扭转刚性提升响应速度

平行线式联轴器扭转刚性高，有助于伺服系统快速响应控制指令，减少相位滞后。

3.2 低惯量特性降低系统负担

其结构紧凑、质量分布合理，可有效降低系统转动惯量，提高加减速性能。

四、安装误差吸收与系统保护能力

4.1 降低装配精度要求

在保证精度的前提下，平行线式联轴器可吸收微小安装偏差，降低因装配误差引起的轴承负载和振动。

4.2 减少冲击与微振动传递

弹性切缝结构可缓冲部分冲击载荷，有助于降低伺服系统中的噪音和微振动。

五、伺服系统中的应用与选型建议

在高速、高精度伺服系统中，平行线式联轴器适用于对动态响应要求较高、安装空间受限的场合。选型时应重点关注额定扭矩、补偿能力及轴径匹配，以确保系统整体性能最优。
