如何判断膜片联轴器是否断裂失效-嘉立创FA官网
浏览量： 576 发布于： 2025-07-28 14:43:42
一、膜片联轴器断裂失效的典型特征

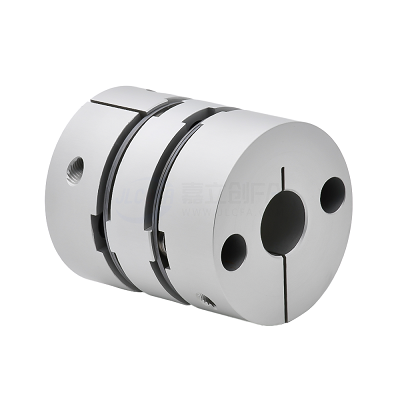

膜片联轴器是一种高扭矩、高灵敏度的无间隙联轴器，但其膜片为金属薄片结构，在长期高负载或装配不良的情况下，可能发生疲劳断裂或永久变形。可通过以下现象初步判断：
设备运行异常振动加剧
- 原本稳定的系统出现周期性或突发性的机械振动，常是膜片局部开裂造成联动失衡所致。
运行噪音突增或尖锐金属摩擦声
- 联轴器失圆、膜片开裂导致零件间不规则接触，容易发出异常声音。
输入轴与输出轴发生不同步或位移
- 明显的轴系错位，尤其是短时间内扭矩传递能力骤降，表示膜片已经完全断裂。
现场检测发现异物或碎片
- 检修时在联轴器周边发现不规则金属片、灰尘状屑，需警惕膜片剥落或断裂。
二、膜片断裂失效的常见原因分析
超载或突变冲击扭矩
- 超出额定扭矩的短时冲击会导致膜片疲劳强度下降。
安装偏差大，长期轴偏心
- 安装时轴对中误差未控制在范围内，导致膜片长期受力不均。
膜片材质疲劳或腐蚀
- 环境中存在腐蚀性介质（如酸雾、盐雾）或高温条件，加速金属膜片老化。
联轴器选择不当或过度压缩补偿量
- 联轴器过小或膜片层数不足，无法适应设备位移，易提前失效。
三、膜片联轴器失效的检查与判断方法
目视检查
- 拆除防护罩后观察膜片边缘有无裂纹、翘曲或变色。
振动测试分析
- 通过振动分析仪监测联轴器两端轴的振幅和频率是否异常变化。
激光对中检测轴系偏移
- 判断联轴器安装是否出现脱位现象或补偿失效。
扭矩监测与趋势分析
- 使用在线扭矩监测设备判断传动效率是否下降。
四、预防膜片联轴器断裂的措施
- 选型准确：选用适当扭矩余量和补偿能力的型号，避免超载；
- 安装规范：严格控制轴向、径向和角向偏差；
- 定期巡检：高频运行设备建议每3~6个月检查一次膜片状态；
- 避免强腐蚀环境裸露使用：必要时选用不锈钢材质膜片并加防护罩。
