一、导向轴支座的功能与作用简述

导向轴支座是直线运动系统中的关键连接部件，用于稳固导向轴、承受外载并确保直线模组的运行精度与结构强度。其是否选型合理、尺寸匹配直接影响整机稳定性与寿命，尤其在高速定位、频繁启停及高精度装配场合尤为关键。

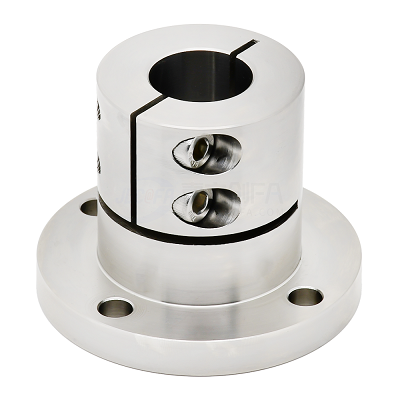

导向轴支座

二、导向轴支座尺寸受哪些因素限制？

导向轴支座尺寸不能随意放大或缩小，而需在多重条件下综合平衡设计，主要限制因素如下：

1. 匹配导向轴直径规格

支座必须与导向轴的轴径精确匹配，常见导向轴规格为Φ8、Φ12、Φ16、Φ20、Φ25、Φ30等，对应的支座内孔尺寸需严控配合公差（H7/h6或更高），确保定位精准、不松动。

2. 安装空间与设备结构布局

受制于设备整体尺寸、轨道长度或周边组件干涉，支座长度、宽度、高度需做紧凑化处理，特别是在多轴堆叠、箱体式模组中，支座结构通常采用低型、短型或端部固定设计，以缩小空间占用。

3. 载荷与支撑强度

支座必须能承受导向轴在运行中产生的载荷，包括：

静载（自身重力+安装件重量）
动载（运动时的惯性冲击）
偏载或弯曲应力

因此，支座底部面积、法兰厚度、固定螺栓孔数量与孔径尺寸必须根据轴径及实际载荷强度合理设计，以避免变形或松脱。

4. 标准尺寸系列化限制

导向轴支座多采用标准化模具制造，常见形式如SK系列、SBR系列、TBR系列，其尺寸由国际标准规定，无法任意定制或跨尺寸使用，在选型时需结合导向轴类型、轴承座外形和导轨滑块形式整体匹配。

三、支座选型注意事项

先选轴后选支座：所有支座尺寸均以导向轴规格为核心依据；
注意预留加工余量：设备安装时需考虑紧固余地与防松装置；
高刚性场合选用一体式或双支点结构：增强整体稳定性；
高频运动推荐铝合金或球墨铸铁支座：刚性高且减震好。
