导向轴支座的承载能力测试方法-嘉立创FA官网
浏览量： 0 发布于： 2026-04-22 14:39:13
1. 导向轴支座的受力特点与测试目的
导向轴支座用于固定与支撑导向轴，其承载能力直接影响导向系统的刚性与稳定性。
在实际工况中，支座不仅承受径向载荷，还可能受到偏心力与动态冲击载荷。
测试的核心目的在于验证：
- 最大承载能力是否满足设计要求
- 在载荷作用下的变形是否可控
- 长期运行下的稳定性与可靠性
2. 承载能力测试的主要方法
导向轴支座通常通过以下几种方式进行测试：
静载测试
- 逐步加载至额定或极限载荷，测量变形与应力变化
动载测试
- 在模拟实际运行条件下施加循环载荷，评估疲劳性能
偏载测试
- 施加偏心载荷，验证支座抗倾覆能力
极限破坏测试
- 测试结构失效点，用于验证安全裕量
不同测试方法对应不同的验证目标。
3. 测试过程与关键指标
在测试过程中，应重点关注以下指标：
1. 变形量
支座在载荷下的位移变化，是评估刚性的关键参数。
2. 应力分布
通过应变计或仿真分析判断受力集中区域。
3. 刚性变化趋势
载荷增加过程中刚度是否出现明显下降。
4. 疲劳寿命表现
循环加载下是否出现裂纹或松动。
这些数据用于判断支座是否满足设计要求。
4. 测试与选型优化要点
- 在设计阶段预留足够安全系数
- 对关键应用进行实测验证而非仅依赖理论计算
- 优化支座结构（加厚、加强筋等）以提升刚性
- 在偏载工况下增加支撑点或调整布局
- 结合有限元分析（FEA）进行辅助验证
测试结果应反向指导选型与结构优化。
5. 风险与常见误区
- 误区一：只做静载测试即可
- 忽略动态载荷会低估实际风险
- 误区二：不考虑安装条件
- 实际安装偏差会显著影响承载能力
- 风险：承载能力不足可能导致导向轴偏移、精度下降甚至结构失效
6. 常见FAQ
Q1：是否必须进行实际测试？
关键设备建议进行实测验证，以确保可靠性。
Q2：如何判断测试是否合格？
需结合设计标准与允许变形范围进行评估。
Q3：仿真能否替代测试？
仿真可辅助设计，但不能完全替代实际测试。
相关产品

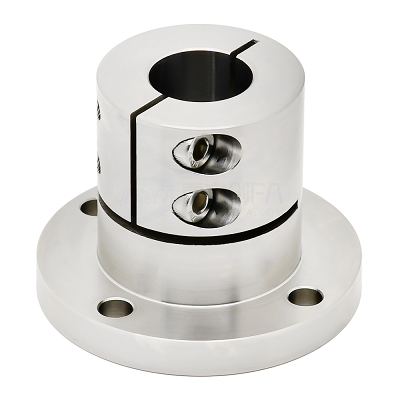

开口法兰型导向轴支座 加长型 通孔形 圆法兰形/方法兰形/对边法兰形
