一、导向轴支座安装误差的重要性

在直线运动系统中，导向轴支座用于固定和支撑导向轴，其安装精度直接影响导向轴的直线度和平行度，从而影响直线轴承、滑块等元件的运行平稳性。即便导向轴本身精度很高，如果支座安装存在误差，也会造成运行阻力增加、局部磨损甚至卡滞。

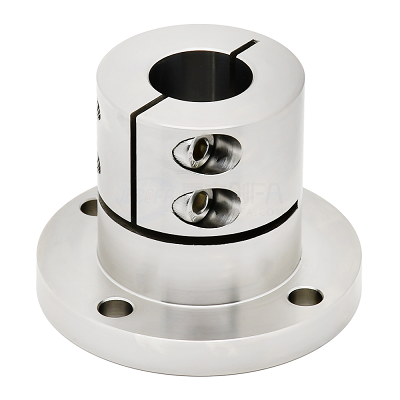

导向轴支座

二、常见安装误差类型及原因

1. 位置偏差

表现：导向轴两端或中间支座的安装位置与设计基准线不一致。
原因：底座加工基准偏差、定位销孔精度不足、人工测量不精确。

2. 高低差误差

表现：两支座在高度方向存在差异，导致导向轴弯曲或受力不均。
原因：安装面不平、支座高度加工误差、垫片厚度不均。

3. 平行度误差

表现：两根平行导向轴的中心距不一致，导致滑块运行卡滞。
原因：装配时未采用统一基准定位，测量方法不正确。

4. 角度误差（倾斜）

表现：支座与导向轴中心线存在角度偏差，造成轴承受力异常。
原因：支座安装面垂直度不足，或锁紧螺栓受力不均。

三、误差的影响

增加摩擦阻力，降低传动效率
导向轴和直线轴承局部磨损加剧
设备运行产生振动与噪音
高精度定位失效

四、误差检测与控制方法

加工阶段控制

使用高精度数控机床加工支座安装面与定位孔

在加工完成后进行三坐标检测，确保各基准尺寸达标

装配阶段控制

使用激光对中仪或百分表校正导向轴位置

采用定位销与精密垫片，避免反复调整带来的误差积累

运行阶段监测

定期检测导向轴直线度与支座紧固状态

监控设备运行阻力变化，及时发现安装误差引起的异常

五、误差补偿建议

适当放宽支座安装孔的配合公差，便于微调
使用调整垫片或可调式支座进行高度与角度补偿
对大跨度导向轴增加中间支撑点，减少安装误差的累积影响

六、总结

导向轴支座安装误差是直线运动系统精度下降的常见原因之一，控制和补偿安装误差不仅依赖加工精度，更需要科学的装配与检测手段。通过全过程的精度管理，可以显著延长系统寿命并提升运行稳定性。
