导向轴支座的承载能力测试方法-嘉立创FA官网
浏览量： 620 发布于： 2025-05-19 14:11:59

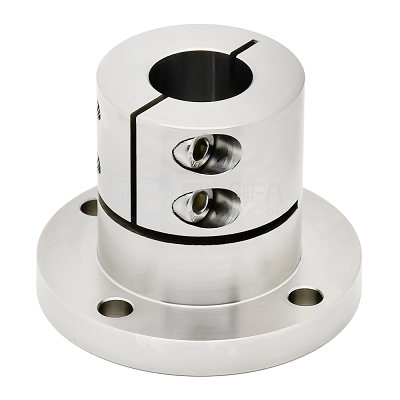

一、导向轴支座的作用简介
导向轴支座是线性运动系统中的关键安装部件，主要用于固定与定位导向轴，确保其轴向稳定性和承载能力。在高速或重载场合中，支座的性能对整体系统的稳定性、精度与寿命有直接影响。
二、导向轴支座承载能力的评估意义
判断支座承载能力是否达标，关系到：
- 导向轴是否能长期维持平直状态
- 设备是否能承受频繁运动产生的冲击与侧向力
- 整机是否存在因支撑不牢而引起的偏磨、跳动或失效风险
因此，进行合理、规范的承载能力测试，是确保产品稳定运行的前提。
三、常见的承载能力测试方法
1. 静态载荷测试
- 将导向轴安装于支座上，在轴中部施加垂直载荷，监测支座是否产生形变或滑移。
- 可配合千分表、位移传感器检测轴位移变化，判定支撑刚性。
2. 动态模拟载荷测试
- 在支座安装状态下，模拟导向轴高速往复运动，逐级提升负载，监测其运行稳定性。
- 检查是否存在支座松动、异响或结构疲劳现象。
3. 疲劳载荷循环试验
- 持续对导向轴支座施加周期性负荷，评估其长时间工作下的耐久性与抗疲劳性能。
4. 应力分析与有限元模拟
- 使用CAE软件建立支座结构模型，进行受力模拟分析，预估承载极限与易损点。
5. 支座材质与结构测试
- 检查支座本体材质（常为铝合金或铸铁），观察是否有裂纹、缩松或砂眼等缺陷。
- 同时测量底面平面度及安装孔位置精度，避免装配偏载。
四、提高导向轴支座承载力的设计建议
- 加宽支座底座尺寸，提升受力面积
- 采用双螺栓固定或定位销配合设计，增强锁固力
- 选用高强度铝合金或钢制支座本体，提升结构抗弯刚度
- 加强与设备底板的装配刚性，避免因基础变形导致支撑失效
