长行程尼龙拖链如何解决塌腰现象-嘉立创FA官网
浏览量： 1210 发布于： 2025-04-16 14:09:05

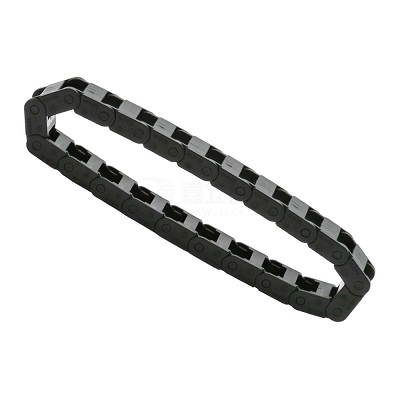

1、什么是尼龙拖链塌腰现象
① 定义说明
- 拖链在长距离悬空状态下，中间部分因自重而下垂弯曲、失去原有弧形支撑结构，称为“塌腰”或“失稳弯折”。
② 危害表现
- 拖链与设备轨道接触摩擦，产生异常噪音或振动
- 拖链卡滞，造成传动卡死、损伤导线
- 加剧链节与连接件磨损，影响整机寿命
2、造成塌腰的主要原因
① 行程长度超出拖链自支撑极限
- 尼龙拖链都有最大“自承载悬空距离”，若行程超过此范围而无其他辅助，易导致结构性下垂。
② 载重过大或布线不均匀
- 拖链内布线过多、电缆太重或未合理分布，重心偏移导致中段下压变形。
③ 拖链刚性与选型不足
- 拖链型号过小、材质强度不足或未采用长行程专用型号，会直接降低抗下垂能力。
④ 导向槽或支撑系统缺失
- 没有安装导向槽或滑动轨道，拖链无支撑面，增加摩擦和结构压力。
3、解决尼龙拖链塌腰的有效方法
① 使用滑动支撑导向槽（滑槽）
- 对于行程超过5米的拖链，必须安装专用导向槽，让拖链在运动中滑行而非悬空运行，有效避免中段下垂。
② 采用双向驱动结构
- 使用双驱结构，即固定端与移动端均配合驱动装置，拖链受力更加均匀，避免中部压力集中。
③ 升级为长行程专用拖链
- 选择加强筋设计、链节加厚、耐磨高强度材料的重载型拖链（如：加强型TK系列、Z型拖链）。
- 注意查看厂家提供的“自支撑行程图”，确保所选型号符合实际应用长度。
④ 合理布线减重减载
- 拖链内电缆应等距分布，必要时使用隔离片进行分仓管理，避免电缆集中压垮某一段链节。
- 使用轻质电缆、耐弯曲线缆也能减轻整体负载。
⑤ 选配滚轮拖链
- 对于10米以上行程或高速滑行工况，可选择内置滚轮结构的拖链，减少摩擦力并增强稳定性。
4、实际应用建议
- 行程5m以内：优先选用高强度自承重尼龙拖链
- 行程5~15m：加装导向槽或滑道，推荐滚轮拖链或双驱结构
- 行程15m以上：优选分段支撑、同步滚动系统或金属拖链方案
提示：每种拖链产品均有厂家提供的最大悬空行程参考表，切勿盲目超限使用。建议在设备设计初期即完成负载-行程-支撑方案的整体评估。
