一、什么是拖链布线保护方案

拖链（电缆拖链）是用于对电缆、气管及油管进行有序引导与保护的运动随动装置，广泛应用于自动化设备的往复运动部位。

其核心作用是：

防止线缆缠绕、拉伸或磨损
保证运动过程中布线有序稳定
延长电缆及管路使用寿命

二、为什么需要拖链保护

在自动化设备中，若布线未合理保护，容易产生以下问题：

1、线缆反复弯折损伤

高频运动导致内部导体疲劳断裂

2、外部磨损与挤压

与设备结构摩擦或被挤压，造成绝缘层破损

3、布线混乱导致卡滞

多根线缆交叉缠绕，影响设备运动

4、信号干扰问题

动力线与信号线未隔离，产生电磁干扰

5、维护困难

无序布线增加排查和更换成本

三、该如何实现有效保护

1、合理选择拖链类型

根据运动速度、行程及环境选择塑料或钢制拖链
高速或重载场景选高强度结构

2、优化内部布线结构

使用隔板分隔不同类型线缆（动力/信号/气管）
保持线缆排列整齐，避免交叉

3、控制弯曲半径

拖链弯曲半径≥电缆最小允许弯曲半径
防止内部导体疲劳损伤

4、合理填充率

拖链内部填充率建议控制在60%~70%
避免过满导致摩擦或卡滞

5、两端固定方式

电缆两端需固定，但中间保持适当自由度
防止拉力直接作用于接头

6、减少悬空与摆动

长行程拖链需增加支撑或导向槽
防止下垂或横向摆动

四、选型注意事项

1、运动行程与速度

长行程或高速应用需考虑拖链寿命与稳定性。

2、承载能力

根据线缆数量和重量选择合适规格。

3、环境适应性

粉尘、高温或油污环境需选耐腐蚀材料。

4、电缆类型匹配

使用专用拖链电缆，避免普通电缆疲劳损坏。

5、安装空间限制

拖链尺寸需匹配设备结构空间。

五、风险及相关误区

1、使用普通电缆替代拖链电缆

易发生内部断芯或绝缘破损。

2、拖链填充过满

增加摩擦，缩短寿命。

3、忽视弯曲半径

过小弯曲半径会快速损伤线缆。

4、未设置支撑结构

长行程拖链下垂会导致运行不稳定。

六、FAQ

问：拖链电缆与普通电缆有什么区别？

答：拖链电缆具有更高柔性和抗弯折能力，适用于高频运动环境。

问：拖链是否需要定期维护？

答：需要，应检查磨损、变形及内部布线情况。

问：如何判断拖链选型是否合理？

答：观察运行是否平稳、是否有卡滞或异常磨损。

一、什么是拖链布线保护方案

二、为什么需要拖链保护

三、该如何实现有效保护

四、选型注意事项

五、风险及相关误区

六、FAQ

相关产品

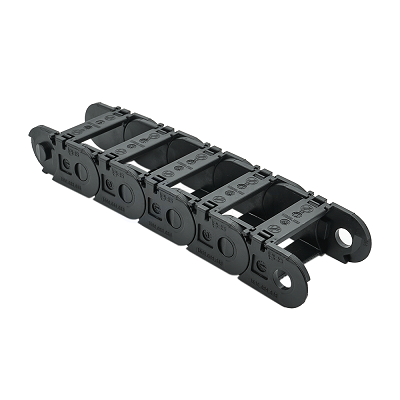

国产 拖链 18系列 桥式 外径打开
