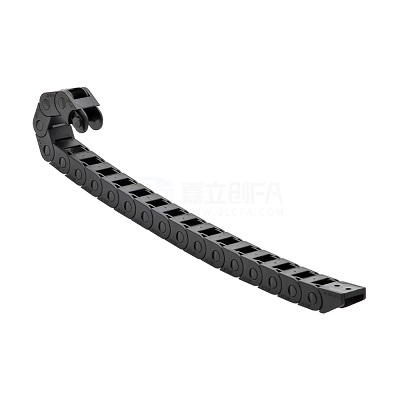

1. 尼龙拖链结构与受力特性

尼龙拖链用于保护电缆、气管等随动部件，在往复运动中形成弯曲回转。

其在长行程应用中通常呈悬臂或半支撑状态，拖链自重及内部载荷会形成弯曲应力。若结构刚性不足或支撑条件不合理，容易在中段出现下垂变形，即“塌腰”现象。

2. 塌腰问题的主要成因

长行程拖链出现塌腰，通常与以下因素有关：

拖链长度过长
超出无支撑允许长度范围
结构刚性不足
链板或连接结构强度不够
内部负载过大或分布不均
电缆重量集中在局部区域
选型规格偏小
未考虑动态载荷与安全系数
安装方式不合理
缺少导向或支撑结构

这些因素会导致拖链中部承受过大弯矩。

3. 塌腰的结构影响与表现

拖链塌腰不仅影响外观，更会带来一系列运行问题：

1. 运行阻力增加

拖链变形后与支撑面摩擦增大。

2. 电缆受力异常

内部电缆可能出现挤压或弯曲过度。

3. 运动不稳定

拖链运行轨迹偏移，甚至出现卡滞。

4. 使用寿命下降

长期变形会导致结构疲劳或断裂。

塌腰问题在高速或高频工况下尤为明显。

4. 结构优化与选型建议

控制拖链长度在允许无支撑范围内
选用高刚性或重载型拖链结构
合理布置电缆，避免局部集中载荷
增大拖链宽度或高度以提升承载能力
必要时采用带支撑滚轮或导槽结构

合理选型与结构设计是防止塌腰的核心。

5. 风险与常见误区

误区一：只要能装下电缆即可
忽略了承载能力与刚性要求
误区二：拖链越长越方便
长度增加会显著提高变形风险
风险：塌腰可能导致电缆磨损、断裂甚至设备停机

6. 常见FAQ

Q1：多长行程需要考虑支撑？

通常超过拖链允许无支撑长度时，应增加导向或支撑结构。

Q2：增加拖链规格是否能解决问题？

在多数情况下有效，但需结合实际载荷评估。

Q3：导向槽是否有必要？

对于长行程应用，导向槽能显著提升运行稳定性。
