拖链的架空应用解析-嘉立创FA官网
浏览量： 644 发布于： 2025-03-21 14:33:34
1、定义与背景
① 定义
- 架空应用指在拖链系统中，拖链的上部（移动端）在整个运动过程中不与下部（固定端）接触，保持一定的空间悬空状态。
- 这种应用通常见于短行程场合（一般在10米以内），利用拖链本身的预应力和结构设计，实现稳定运行。
② 应用背景
- 在自动化设备中，拖链用于牵引和保护内部电缆、气管、油管等。
- 架空应用能够减少拖链因自重或运动过程中摩擦产生的磨损，降低运行噪音，并延长使用寿命。
2、架空应用的技术特点
① 结构设计
- 架空安装时，拖链的移动端通过预应力设计保持拱起状态，从而实现架空效果。
- 最大架空长度受拖链类型、负载和拖链本身预应力的影响，不同产品会提供“负载-架空”图作为选型参考。
② 性能优势
- 降低磨损与噪音：由于上部不直接接触下部，减少了链节之间的摩擦；
- 安装简便：无需额外支撑结构，整体设计简洁；
- 节省空间：适合短行程场合，能够有效降低设备体积和重量。
3、实际应用与选型建议
① 应用场景
- 常见于数控机床、自动化设备、机器人以及其他短行程传动系统中。
- 适用于要求低噪音、低摩擦和高可靠性的场合。
② 选型要点
- 根据实际负载和行程要求，选取合适内高、弯曲半径及预应力设计的拖链；
- 确保安装环境和预留安装高度符合拖链“架空”运行的要求，避免出现塌腰或其他安全隐患。
通过合理设计和正确选型，“架空”应用能够使拖链在运行过程中发挥最佳性能，保障系统的稳定性与长寿命。
嘉立创FA-机械电气零部件一站式采购商城，提供零部件同品质1:1低成本选型替代，价格公开透明欢迎比价，现货库存当天发货，自营加工工厂，品质/交期可控。产品涵盖：机械常用零部件、直线运动零件、传动零件、电子电气产品、紧固零件、铝型材等高品质零件。
相关产品

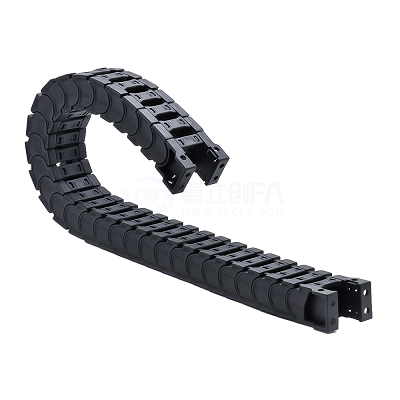

国产 拖链 18系列 桥式 外径打开
