1、联轴器纠正同心的重要性及背景

① 引言

   - 联轴器作为机械传动中关键连接件，其同心度直接关系到设备的运行平稳性、传递扭矩的效率以及使用寿命。

   - 在机泵、离心泵、风机及其它高速旋转设备中，纠正同心度尤为重要，能够有效避免振动、噪音及零部件提前磨损。

② 同心度误差的成因分析

   - 制造误差：零部件加工精度不足，导致安装时存在微小误差。

   - 安装偏差：安装过程中支座垫片厚度不一致、地脚螺栓紧固不均等问题。

   - 使用环境：长时间运转造成热膨胀、基础下沉等因素会改变原有同心状态。

2、理论基础与检测原理

① 联轴器类型与工作原理

   - 刚性联轴器：无补偿能力，适用于传递扭矩要求不高的场合。

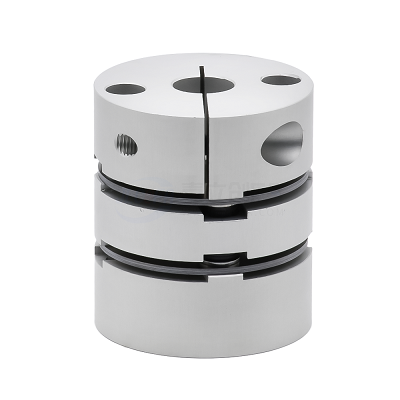

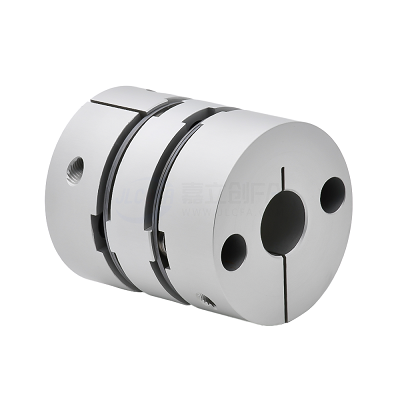

   - 柔性（挠性）联轴器：具备一定补偿能力，能缓冲振动与冲击，更适合高速及高精度设备。

② 同心度检测的基本概念

   - 径向偏差：反映联轴器外圆面在各方位上的不一致情况。

   - 轴向偏差：主要指联轴器端面平行度的误差，直接影响电机与泵的对中。

3、常见同心度检测方法

① 直尺和塞尺法

   - 利用平尺测量联轴器外圆各方位上的间隙，评估径向偏差。

   - 优点：操作简便，适用于初步粗测。

   - 缺点：精度较低，难以满足高速设备要求。

② 百分表测量法

   - 步骤：

      - 在联轴器外圆上标记基准点（0°、90°、180°、270°）。

      - 利用磁性底座或专用表架固定百分表，测量径向及轴向偏差。

   - 注意事项：调整下压量约2mm，确保测量时读数归零，数据记录准确。

   - 优势：适用于高精度、对中要求严格的场合。

③ 激光对中仪检测法

   - 利用激光发射器和接收器快速获取两轴中心位置数据。

   - 优点：快捷、准确，特别适用于大型或高转速设备。

④ 对轮卡及多表测量法

   - 如双表、三表或五表法：通过在对称位置同时测量，进一步提高测量精度，消除轴窜动干扰。

   - 应用场景：精密仪器和需要连续运转的关键设备。

4、联轴器同心度的调整方法

① 垫片调整法

   - 原理：根据检测数据，分别调整电机或泵的支座垫片厚度。

   - 操作步骤：

      - 测出前后、左右的径向与轴向偏差；

      - 根据比例关系计算所需垫片厚度，前支架通常需较高垫片；

      - 对角紧固地脚螺栓，确保调整后数据在允许范围内。

② 联轴器位置微调

   - 利用专用矫正工具（如百分表、对轮卡）对电机与泵的相对位置进行微调。

   - 根据检测数据进行多次循环调整，直至达到同心要求。

③ 案例解析

   - 案例背景：某化工离心泵在运转中出现振动及噪音异常。

   - 检测：采用百分表及激光对中仪同时测量，发现径向偏差超标。

   - 调整过程：通过增减支座垫片，并对电机安装位置微调，最终将误差控制在±0.05mm以内，设备恢复平稳运行。

5、调整注意事项及后续维护

① 操作前的准备工作

   - 检查所有工具（百分表、激光对中仪、塞尺等）是否准确，确保设备及安装面清洁平整。

   - 制定详细的测量记录表，方便数据对比和后期维护。

② 调整过程中的常见问题

   - 测量误差：因工具不准或固定不稳导致的误差，需多次测量验证。

   - 垫片厚度不一致：调整时注意不同支座垫片的厚度应准确匹配设计要求。

③ 后续维护建议

   - 定期对联轴器进行检测和保养，预防因温度变化和长期运转引起的同心度偏移；

   - 及时更换损耗件，保持安装基座的稳定性，确保设备长期高效运转。
