一、什么是高转速膜片联轴器

膜片联轴器是一种通过金属弹性膜片传递扭矩的高性能联轴器，具备无间隙、高刚性、免润滑等特点。

高转速型膜片联轴器专为高速工况设计，适用于伺服系统、主轴驱动等高精度传动场景。

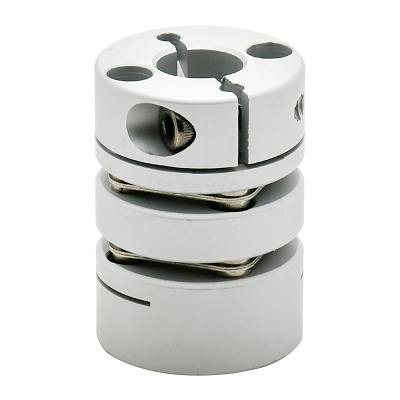

膜片联轴器

二、为什么在自动化设备中广泛应用

高转速膜片联轴器在自动化系统中具有明显优势：

1、无背隙传动

膜片结构无机械间隙，适合高精度定位系统

2、高扭转刚性

扭矩传递稳定，减少传动误差

3、适应高速运行

动平衡性能好，可在高转速下稳定工作

4、补偿能力强

可补偿轴向、径向及角向偏差

5、免维护设计

无需润滑，适合洁净或高要求环境

三、该如何正确应用

1、确保同轴度控制

虽有补偿能力，但偏差过大会降低寿命

2、控制转速与动平衡

高速应用需进行动平衡校验
避免临界转速区域运行

3、匹配扭矩与惯量

联轴器额定扭矩需高于实际负载
惯量匹配避免系统振动

4、合理安装方式

保证安装面清洁
使用规定扭矩紧固螺栓

5、避免冲击载荷

高频冲击会导致膜片疲劳开裂

四、选型注意事项

1、额定扭矩与峰值扭矩

需满足最大工作负载并留有安全余量。

2、最高转速能力

根据应用转速选择相应等级型号。

3、补偿能力范围

确认轴向、径向及角向偏差允许值。

4、材料与结构形式

不锈钢膜片适合高强度和耐腐蚀环境。

5、安装空间与尺寸

需匹配设备结构布局。

五、风险及相关误区

1、认为补偿能力可忽略安装精度

偏差过大会导致膜片疲劳失效。

2、忽视动平衡问题

高速运行中不平衡会引发振动。

3、用于高冲击工况

膜片结构不适合强冲击载荷。

4、扭矩选择过小

长期接近极限工作会降低寿命。

六、FAQ

问：膜片联轴器适合替代梅花联轴器吗？

答：在高精度、高转速场景更适合，但在冲击或低成本场景不一定优于梅花联轴器。

问：是否需要定期维护？

答：无需润滑，但需定期检查膜片是否有裂纹或疲劳损伤。

问：高速应用必须做动平衡吗？

答：是的，高速工况下动平衡是保证稳定运行的关键。
