1、滚珠丝杠螺母的工作原理

滚珠丝杠通过滚珠在丝杠螺纹与螺母螺纹之间滚动来实现低摩擦、高精度的直线运动转换。与普通梯形丝杠不同，滚珠丝杠的运动是通过滚珠的滚动传递动力，而非滑动摩擦，因此效率更高，磨损更小。

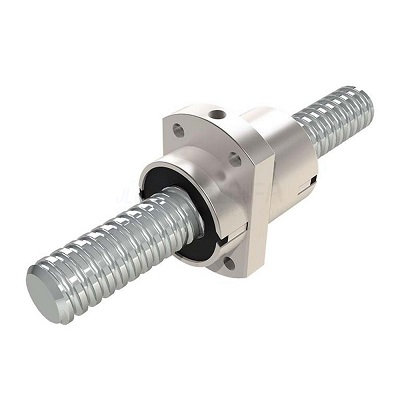

滚珠丝杠

2、滚珠的运动路径

滚珠在丝杠螺母中沿着特定的回路路径进行循环滚动，主要有以下几种方式：

① 外循环（管式循环）

滚珠经过螺纹传递力后，通过外部循环管返回到起点
适用于大直径、高负载丝杠
常见于机床、重载自动化设备

② 内循环（端盖式循环）

滚珠通过螺母内的端盖孔回到起点，不离开螺母主体
适用于小型、高速丝杠，如精密仪器、电子制造设备

③ 插管式循环（内外结合）

滚珠通过螺母上的插管导引回到起点
适合中等负载，兼顾结构紧凑性和承载能力

3、滚珠在螺纹中的受力与滚动方式

① 受力分布

滚珠在丝杠与螺母螺纹之间形成多点接触
受力后，滚珠沿着丝杠螺旋轨迹滚动
由于滚动摩擦系数远小于滑动摩擦，因此传动效率高（一般可达90%以上）

② 运动轨迹

在负载作用下，滚珠受推力沿螺旋槽前进
当滚珠到达循环路径的尽头后，进入回流装置（如外循环管、端盖孔等）
回到初始位置，形成完整闭合循环，使螺母始终保持顺畅运动

4、滚珠滚动的优化设计

接触角优化：常见的滚珠丝杠设计有45°或55°接触角，确保负载均匀分布

预紧结构：通过预紧消除间隙，提高定位精度，常见双螺母预紧、变径滚珠预紧等方式

润滑管理：采用高性能润滑脂或润滑油，减少滚珠摩擦和磨损，提高寿命

5、总结

滚珠丝杠的滚珠通过外循环、内循环或插管循环在螺母内进行闭环运动，实现高效、低摩擦的直线传动。合理设计滚珠轨迹、优化受力角度，并进行适当润滑管理，可提高丝杠系统的效率、精度和耐用性。
