一、什么是丝杠导程误差

丝杠导程误差是指滚珠丝杠或梯形丝杠在旋转一周时，实际移动距离与理论导程值之间的偏差。该误差属于传动精度的重要指标，会直接影响直线运动系统的定位精度和一致性。

常见表现包括：

实际位移与指令值不一致
多点定位出现累计误差
重复定位精度下降
多轴系统同步偏差

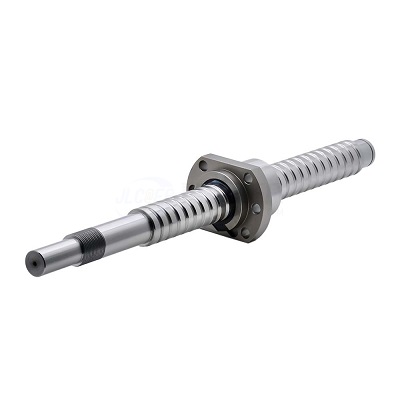

滚珠丝杠

二、为什么会出现这类问题

丝杠导程误差的产生通常与以下因素有关：

1、制造精度限制

丝杠加工过程中存在螺距误差或累积误差。

2、安装误差

丝杠与导向系统不同轴或安装不平行，会放大导程误差影响。

3、温度变化

丝杠在运行中受热膨胀，导致实际导程发生变化。

4、负载变形

在重载条件下，丝杠可能产生微小弹性变形，影响位移精度。

5、磨损或使用老化

长期使用后螺纹磨损，导程误差逐渐增大。

三、该如何解决

针对导程误差问题，可采取以下优化措施：

1、选用高精度丝杠

选择高等级精度（如C级或更高）的滚珠丝杠，降低初始误差。

2、进行误差补偿

通过数控系统或PLC进行位置补偿，提高实际定位精度。

3、提高安装精度

确保丝杠与导轨平行、同轴，减少附加误差。

4、控制温度变化

在高精度设备中采用恒温或热补偿措施。

5、优化负载分布

避免偏载或过载，减少丝杠变形。

6、定期维护与检测

监测丝杠磨损情况，必要时更换或重新校准。

四、选型注意事项

在自动化设备中选用丝杠时，应重点关注：

1、精度等级

根据设备精度要求选择合适的导程精度等级。

2、导程大小

导程越大速度越快，但精度控制难度增加。

3、预紧方式

适当预紧可减少反向间隙，提高定位精度。

4、刚性与承载能力

确保丝杠在负载下不产生明显变形。

5、热稳定性

高精度应用需考虑温升对导程的影响。

五、风险及相关误区

1、只关注重复定位精度

导程误差主要影响绝对定位精度，容易被忽视。

2、忽略温度影响

热膨胀会导致导程变化，在长行程设备中尤为明显。

3、依赖软件补偿忽略硬件精度

补偿只能部分修正误差，无法替代高精度丝杠。

4、未定期校准

长期使用后误差累积，影响设备精度。

六、FAQ

问：导程误差和重复定位精度有什么区别？

答：导程误差影响绝对位置精度，而重复定位精度反映多次定位的一致性。

问：导程误差可以完全消除吗？

答：无法完全消除，但可通过高精度制造与补偿技术显著降低。

问：长行程设备导程误差更明显吗？

答：是的，行程越长，累积误差越大，对精度影响更明显。
