1、扳手槽加工的作用

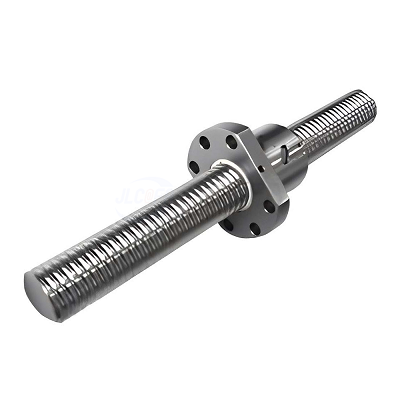

滚珠丝杠的扳手槽主要用于安装、拆卸或调整丝杠，确保在装配过程中能有效施力，而不会损伤丝杠螺纹或滚道。

2、扳手槽加工的关键技术要求

① 尺寸精度控制

扳手槽宽度公差应符合H7 或 H8 级，保证扳手或夹具紧密贴合，不打滑
扳手槽深度要适当，过深可能削弱丝杠强度，建议控制在丝杠直径的 8-12%
保证槽底圆角 R 值，避免应力集中导致断裂，一般取 R0.2-R0.5mm

② 位置精度要求

扳手槽中心需与丝杠轴线保持同轴，偏差应控制在 0.02mm 以内
扳手槽两侧需对称，避免力矩不均匀导致安装偏移

③ 加工方式选择

铣削加工（CNC 数控铣削）：适用于高精度、大批量生产
磨削加工（精密平面磨）：用于高精度要求的滚珠丝杠
线切割加工（EDM）：适用于高硬度材料，但加工效率较低

④ 材料与表面处理考虑

滚珠丝杠常采用 GCr15 轴承钢 或 SCM440 合金钢，加工时需考虑其硬度
丝杠表面通常经过淬火处理（HRC 58-62），建议先开槽再热处理，避免刀具损耗过快
加工后可进行去毛刺及倒角处理，提高装配便利性

3、加工注意事项与优化建议

避免削弱丝杠强度：扳手槽不得削弱滚珠丝杠螺纹部分，以免降低承载能力

防止应力集中：采用圆角过渡，避免锐角导致裂纹产生

控制加工变形：采用多次进刀的方式，减少切削应力，防止丝杠变形

提高表面光洁度：建议表面粗糙度 Ra 0.8μm 以下，减少应力集中点

避免影响滚珠轨道：确保扳手槽位置远离滚珠循环路径，防止滚动受阻

4、总结

滚珠丝杠扳手槽加工需要确保尺寸精度、避免应力集中、合理选择加工方式，并考虑材料特性和表面处理，以确保丝杠在安装和使用过程中稳定可靠，延长使用寿命。
