起重用短环链(JB/T 8108.2—1999)

起重用短环链经过精确校准用于葫芦和类似设备的承载链

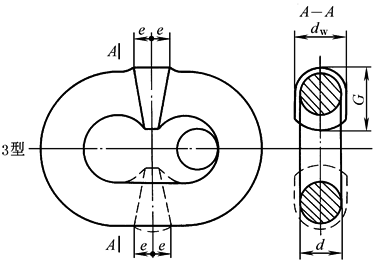

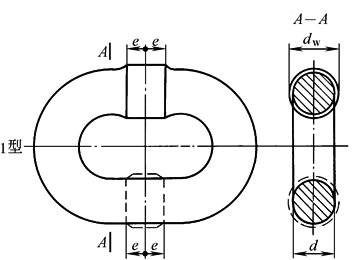

短环链应采用力学性能不低于YB/T 5211中的20Mn2钢制造。钢材的晶粒度按照YB/T 5148进行测定，应达到奥氏体晶粒度5级以上。链条制造过程中的试验力检验之前，应进行淬火和回火处理。焊接影响长度e≤0.6d_n(见下表)

名义直径

d_n

直径公差

(d-d_n)

焊缝处最大公差

优选节距

(内长)

p(3d_n)

单链环节距公差

(取正值)

优选外宽

W

(3.25d_n)

非焊缝处的

外宽公差

(取正值)

(0.075d_n)

最小破

断 力

F_mmin/kN

极限工

作载荷

C_p/t

1型和3型

(d_w-d)

3型

(G-d)

T(8)级校准链尺寸/mm

试验要求

4

+0.08

-0.24

0.32

0.7

12

0.23

13

0.30

20.2

0.5

5

+0.10

-0.30

0.4

0.85

15

0.29

17

0.38

31.6

0.8

5.6

+0.11

-0.34

0.45

0.95

17

0.33

19

0.42

39.6

1.0

6.3

+0.13

-0.38

0.5

1.05

19

0.37

21

0.48

50

1.25

7.1

+0.14

-0.43

0.57

1.2

21

0.41

23

0.54

63.1

1.6

8

+0.16

-0.48

0.64

1.35

24

0.46

26

0.60

80.6

2.0

9

+0.18

-0.54

0.72

1.55

27

0.52

30

0.68

102

2.5

10

+0.20

-0.60

0.8

1.7

30

0.58

33

0.75

126

3.2

11.2

+0.22

-0.67

0.9

1.9

34

0.66

37

0.84

158

4.0

12.5

+0.25

-0.75

1.0

2.15

38

0.73

41

0.94

198

5.0

14

+0.28

-0.84

1.12

2.4

42

0.81

46

1.05

248

6.3

16

+0.32

-0.96

1.28

2.7

48

0.93

52

1.2

322

8.0

18

±0.90

1.44

3.05

54

1.04

59

1.35

408

10.0

20

±1.0

1.6

3.4

60

1.16

65

1.5

504

12.5

T(8)级校准链暂用附加尺寸/mm

试验要求

6

+0.12

-0.36

0.48

1.0

18

0.35

20

0.45

45.4

1.1

7

+0.14

-0.42

0.56

1.2

21

0.41

23

0.53

61.6

1.5

8.7

+0.17

-0.52

0.7

1.5

26

0.50

29

0.66

95.2

2.4

9.5

+0.19

-0.57

0.76

1.6

29

0.56

31

0.72

114

2.8

10.3

+0.21

-0.62

0.82

1.75

31

0.60

34

0.78

134

3.3

11

+0.22

-0.66

0.88

1.85

33

0.64

36

0.83

154

3.8

12

+0.24

-0.72

0.96

2.05

36

0.69

39

0.90

182

4.6

13

+0.26

-0.78

1.04

2.2

39

0.75

43

0.98

214

5.4

13.5

+0.27

-0.81

1.08

2.3

41

0.79

44

1.02

230

5.8

16.7

+0.33

-1.00

1.34

2.85

50

0.97

55

1.26

352

8.9

19

±0.95

1.52

3.25

57

1.10

62

1.43

454

11.5

注：1.表中所列的暂用附加尺寸及试验要求作为选择链条的过渡措施。

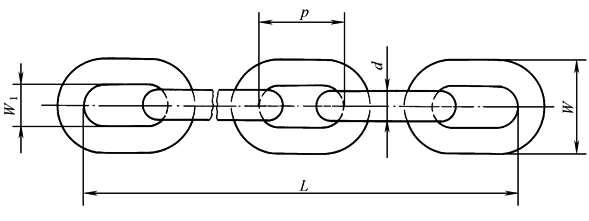

2.W₁≥1.25d_n，L为从链条承载面到承载面测得 N 个链环的内长总和。
