不锈钢丝绳(GB/T 9944—2002)

不锈钢丝绳(GB/T 9944—2002)

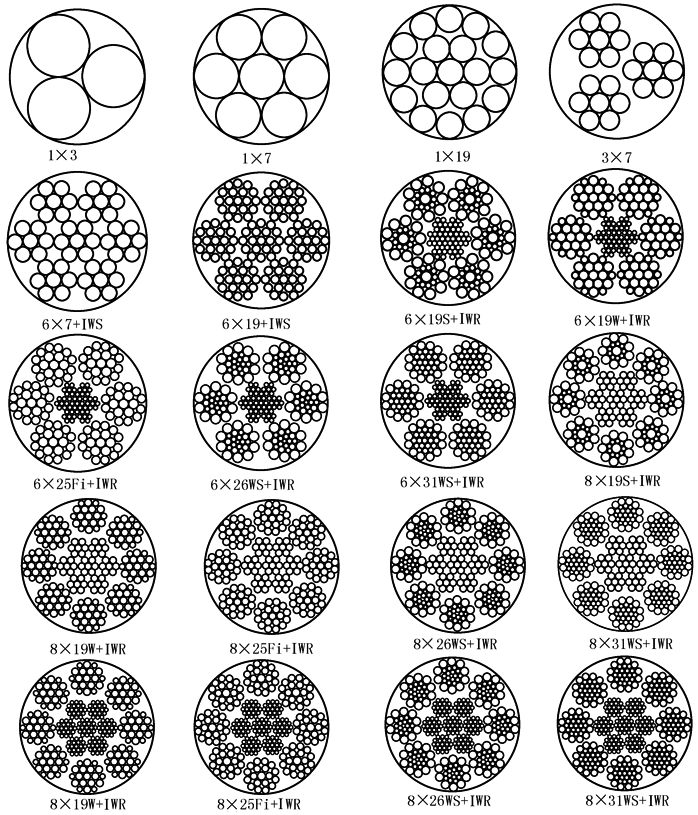

标记示例：6×7+IWS结构、公称直径为1.6mm的钢丝绳，标记为：1.6NAT6×7+IWS GB/T 9944—2002
结构	钢丝绳公称直径 /mm	允许偏差 /mm	钢丝绳最小破断拉力 /kN	参考质量 /kg·(100m)^-¹	结构	钢丝绳公称直径 /mm	允许偏差 /mm	钢丝绳最小破断拉力 /kN	参考质量 /kg·(100m)^-¹
1×3	0.15	+0.03 0	0.022	0.012	6×7+ IWS	5.0	+0.50 0	14.7	10.5
	0.25		0.056	0.029		6.0	+0.60 0	18.6	15.1
	0.35		0.113	0.055		8.0	+0.60 0	40.6	26.6
	0.45		0.185	0.089	6×19+ IWS	1.6	+0.25 0	1.85	1.12
	0.55	+0.06 0	0.284	0.135		2.4	+0.30 0	4.10	2.60
	0.65	+0.06 0	0.393	0.186		3.2	+0.30 0	7.85	4.30
1×7	0.15	+0.03 0	0.025	0.011		4.0	+0.40 0	10.7	6.70
	0.25		0.063	0.031		4.8		16.5	9.70
	0.30		0.093	0.044		5.0		17.4	10.5
	0.35		0.127	0.061		5.6		22.3	12.8
	0.40		0.157	0.080		6.0		23.5	14.9
	0.45		0.200	0.100		6.4		28.5	16.4
	0.50	+0.06 0	0.255	0.125		7.2	+0.50 0	34.7	20.8
	0.60		0.382	0.180		8.0	+0.56 0	40.1	25.8
	0.70		0.540	0.245		9.5	+0.66 0	53.4	36.2
	0.80	+0.08 0	0.667	0.327		11.0	+0.76 0	72.5	53.0
	0.90		0.823	0.400		12.7	+0.84 0	101	68.2
	1.0		1.00	0.500		14.3	+0.91 0	127	87.8
	1.2	+0.10 0	1.32	0.700		16.0	+0.99 0	156	106
1×19	0.60	+0.08 0	0.343	0.175		19.0	+1.14 0	221	157
	0.70		0.470	0.240		22.0	+1.22 0	295	213
	0.80		0.617	0.310		25.4	+1.27 0	380	278
	0.90	+0.09 0	0.774	0.390		28.5	+1.37 0	474	357
	1.0	+0.10 0	0.950	0.500	6×19S 6×19W 6×25Fi 6×26WS 6×31WS	6.0	+0.42 0	23.9	15.4
	1.2	+0.12 0	1.27	0.700		7.0	+0.42 0	32.6	20.7
	1.5	+0.12 0	2.25	1.10		8.0	+0.56 0	42.6	27.0
	2.0	+0.20 0	3.82	2.00		8.75		54.0	32.4
	2.5	+0.25 0	5.58	3.13		9.0		54.0	34.2
	3.0	+0.30 0	8.03	4.50		10.0		63.0	42.2
	3.5	+0.35 0	10.6	6.13		11.0	+0.66 0	76.2	53.1
	4.0	+0.40 0	13.9	8.19		12.0	+0.66 0	85.6	60.8
	5.0	+0.50 0	21.0	12.9		13.0	+0.82 0	106	71.4
	6.0	+0.60 0	30.4	18.5		14.0		123	82.8
3×7	0.70	+0.08 0	0.323	0.182		16.0		161	108
	0.80	+0.08 0	0.488	0.238		18.0	+1.10 0	192	137
	1.0	+0.12 0	0.686	0.375		20.0	+1.10 0	237	168
	1.2	+0.12 0	0.931	0.540		22.0	+1.20 0	304	216
6×7+ IWS	0.45	+0.09 0	0.142	0.08		24.0	+1.20 0	342	241
	0.50		0.176	0.12		26.0	+1.40 0	401	282
	0.60		0.253	0.15		28.0	+1.40 0	466	327
	0.70		0.345	0.20	8×19S 8×19W 8×25Fi 8×26WS 8×31WS	8.0	+0.56 0	42.6	28.3
	0.80		0.461	0.26		8.75		54.0	33.9
	0.90		0.539	0.32		9.0		54.0	35.8
	1.0	+0.15 0	0.637	0.40		10.0		61.2	44.2
	1.2	+0.15 0	1.20	0.65		11.0	+0.66 0	74.0	53.5
	1.5	+0.20 0	1.67	0.93		12.0	+0.66 0	83.3	63.7
	1.6		2.15	1.20		13.0	+0.82 0	103	74.8
	1.8		2.25	1.35		14.0		120	86.7
	2.0		2.94	1.65		16.0		156	113
	2.4	+0.30 0	4.10	2.40		18.0	+1.10 0	187	143
	3.0		6.37	3.70		20.0	+1.10 0	231	176
	3.2		7.15	4.20		22.0	+1.20 0	296	219
	3.5	+0.40 0	7.64	5.10		24.0	+1.20 0	332	252
	4.0		9.51	6.50		26.0	+1.40 0	390	296
	4.5		12.1	8.30		28.0	+1.40 0	453	343
注：1.8.75mm钢丝绳主要用于电气化铁路接触网滑轮补偿装置。 2.公称直径小于等于8.0mm为钢丝股芯，大于等于8.75mm为钢丝绳绳芯。 3.本标准适用于仪表和机械传动、拉索、吊索、减振器减振等使用的不锈钢丝绳。
