链条

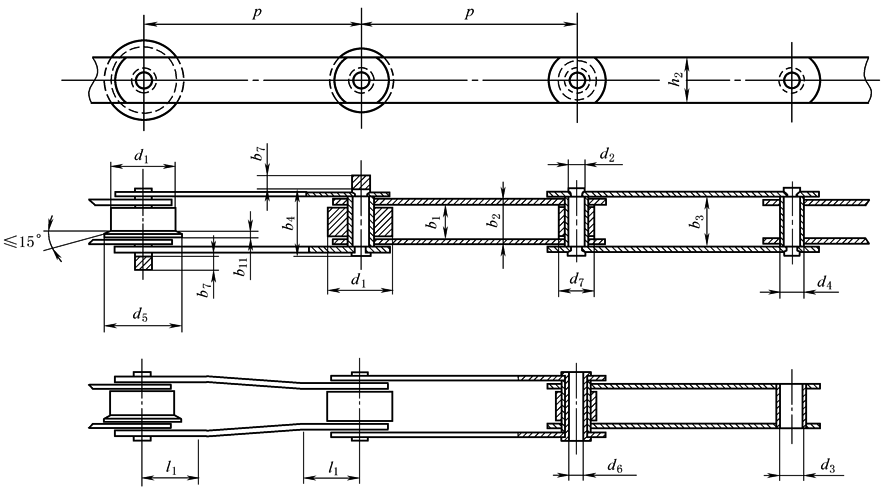

链条分实心销轴链条和空心销轴链条；有内链节、实心销轴外链节、空心销轴外链节、开口销式连接链节、螺栓式连接链节、实心销轴弯板链节、空心销轴弯板链节七种链节；分套筒链、带边滚子链、大滚子链和小滚子链等类型。为了在一封闭的链条中获得奇数链节，需要使用一个弯板链节

(1)输送链规格、基本参数和尺寸

表1　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

类型

链号

(基本)

抗拉强

度/kN

min

大滚子

直径d₁

max

节 距 p

40

50

63

80

100

125

160

200

250

315

400

500

630

800

1000

实

心

销

轴

链

M20

20

25

×

M28

28

30

×

M40

40

36

M56

56

42

×

M80

80

50

M112

112

60

×

M160

160

70

×

M224

224

85

×

M315

315

100

×

M450

450

120

M630

630

140

M900

900

170

×

空

心

销

轴

链

MC28

28

36

MC56

56

50

MC112

112

70

MC224

224

100

类型

链号

(基本)

销轴

直径

d₂

max

套筒

孔径

d₃

min

套筒

外径

d₄

max

链板

高度

h₂

max

内链

节内宽

b₁

min

内链节

外宽

b₂

max

外链节

内宽

b₃

min

销轴

长度

b₄

max

销轴止

锁端加

长量

b₇

max

空心

销轴

内径

d₆

min

弯板

链节

尺寸

l₁

min

带边滚子

小滚子

直径

d₇

max

边缘

直径

d₅

max

边缘

宽度

b₁₁

max

实

心

销

轴

链

M20

6

6.1

9

19

16

22

22.2

35

7

12.5

32

3.5

12.5

M28

7

7.1

10

21

18

25

25.2

40

8

14

36

4

15

M40

8.5

8.6

12.5

26

20

28

28.3

45

9

17

42

4.5

18

M56

10

10.1

15

31

24

33

33.3

52

10

20.5

50

5

21

M80

12

12.1

18

36

28

39

39.4

62

12

23.5

60

6

25

M112

15

15.1

21

41

32

45

45.5

73

14

27.5

70

7

30

M160

18

18.1

25

51

37

52

52.5

85

16

34

85

8.5

36

M224

21

21.2

30

62

43

60

60.6

98

18

40

100

10

42

M315

25

25.2

36

72

48

70

70.7

112

21

47

120

12

50

M450

30

30.2

42

82

56

82

82.8

135

25

55

140

14

60

M630

36

36.2

50

103

66

96

97

154

30

66.5

170

16

70

M900

44

44.2

60

123

78

112

113

180

37

81

210

18

85

空

心

销

轴

链

MC28

13

13.1

17.5

26

20

28

28.3

42

10

8.2

17.0

42

4.5

25

MC56

15.5

15.6

21.0

36

24

33

33.3

48

13

10.2

23.5

60

5

30

MC112

22

22.2

29.0

51

32

45

45.3

67

19

14.3

34.0

85

7

42

MC224

31

31.2

41.0

72

43

60

60.6

90

24

20.3

47.0

120

10

60

注：1.节距p是理论参考尺寸，用来计算链长和链轮尺寸，而不是用作检验链节的尺寸。

2.用×表示的链条节距规格仅用于套筒链条和小滚子链条。

3.阴影区内的节距规格是优选节距规格。

4.弯板链节尺寸l₁决定最大链板长度和对铰链轨迹的最小限制。

(2)附件

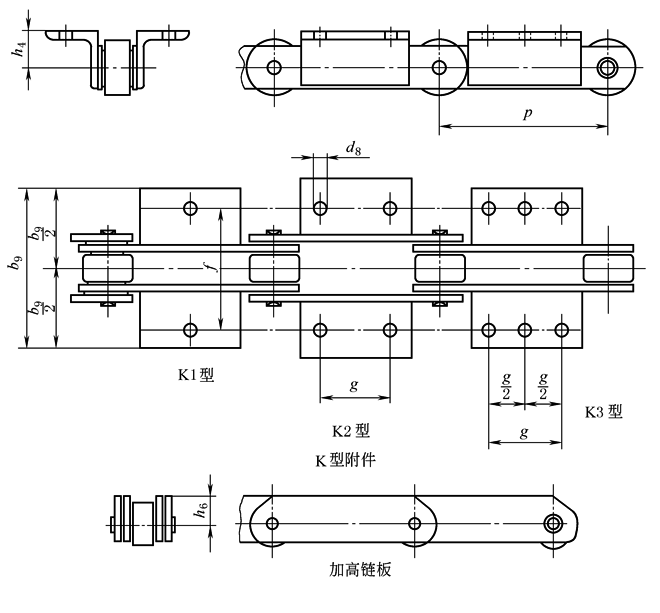

K型附件分为K1型、K2型、K3型三种，可由角钢制造或钢板弯曲而成，也可与链板制成一个整体。附件可在链条的一侧或两侧。链板还可以制成加高链板

K型附件及加高链板安装尺寸如下

表2　　　　　　　　　　　　　　　　　　　　　　　　　　　K型附件及加高链板尺寸　　　　　　　　　　　　　　　　　　　　　　　mm

K型附件

加高链板^②

链号

附板孔

直径

d₈

附板平

台高度

h₄

附板孔

中心线

间的横

向距离

f

附板横

向外宽

b₉

max

纵向孔心距

加高链

板高度

h₆

短

中

长

节距

p^①

min

附板孔中

心线间的

纵向距离

g

节距

p^①

min

附板孔中

心线间的

纵向距离

g

节距

p^①

min

附板孔中

心线间的

纵向距离

g

M20

M28

M40

M56

M80

M112

M160

M224

M315

M450

M630

M900

6.5

9

9

11

11

14

14

18

18

18

24

30

16

20

25

30

35

40

45

55

65

75

90

110

54

64

70

88

96

110

124

140

160

180

230

280

84

100

112

140

160

184

200

228

250

280

380

480

63

80

80

100

125

125

160

200

200

250

315

315

20

25

20

25

50

35

50

65

50

85

100

65

80

100

100

125

160

160

200

250

250

315

400

400

35

40

40

50

85

65

85

125

100

155

190

155

100

125

125

160

200

200

250

315

315

400

500

500

50

65

65

85

124

100

145

190

155

240

300

240

16

20

22.5

30

32.5

40

45

60

65

80

90

120

MC28

MC56

MC112

MC224

9

11

14

18

25

35

45

65

70

88

110

140

112

152

192

220

80

125

160

200

20

50

50

50

100

160

200

250

40

85

85

100

125

200

250

315

65

125

145

155

22.5

32.5

45

65

①对应纵向孔中心距g的最小链条节距。

②其他所有数据(包括抗拉强度)见表1。

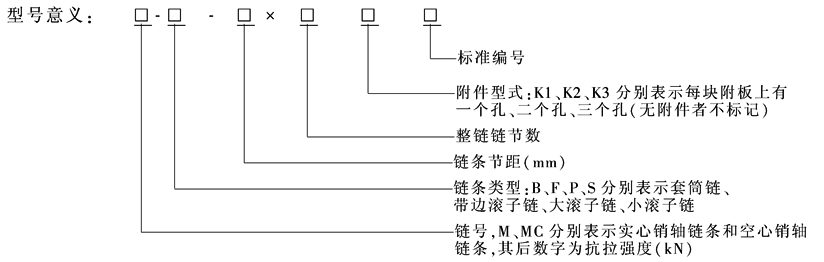

(3)标记

标记示例：

1.链号M80、带边滚子链、链条节距100mm、整链链节为80节、K1型附件的输送链，标记为：

M80-F-100×80K1　GB/T 8350—2008

2.链号MC224、小滚子链、链条节距200mm、整链链节数为60节，K2型附件的输送链，标记为：

MC224-S-200×60K2　GB/T 8350—2008
