棘爪的强度计算

棘爪的回转中心，一般选在圆周力P的作用线方向，棘爪长度通常取等于2t

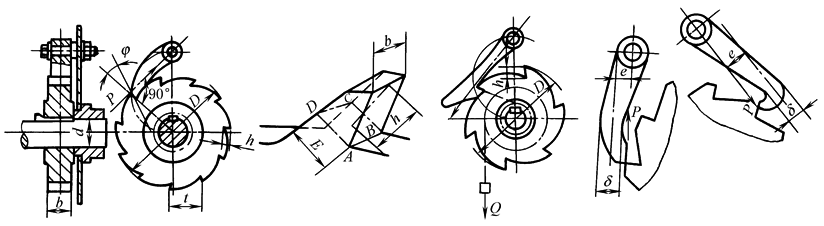

棘爪可制成直头形的或钩头形的(见下图)，对直头形的棘爪应按受偏心压缩来进行强度计算；对钩头形的棘爪则应按受偏心拉伸来计算。基本计算公式如下：

式中

M_w＝Pe——弯矩，N·mm；

b₁——棘爪宽度，mm，一般比棘轮齿宽2～3mm；

δ——棘爪危险断面的厚度，mm；

F＝b₁δ——棘爪危险断面的面积，mm²；

σ_bp——棘爪材料的许用弯曲应力，MPa；见表棘轮齿的强度计算中表2
