计算选型
|

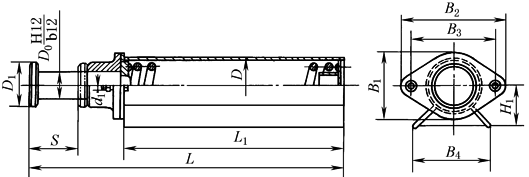

HT2型底座焊接式弹簧缓冲器(JB/T 8110.1—1999) |
|||||||||||||||
|
|
|||||||||||||||
|
型号 |
缓冲容量 W /kN·m |
缓冲行程 S /mm |
缓冲力 Pj /kN |
主 要 尺 寸 / mm |
质量 /kg |
||||||||||
L |
L1 |
B1 |
B2 |
B3 |
B4 |
D0 |
D |
D1 |
H1 |
d1×l |
|||||
|
HT2-100 |
1.00 |
135 |
15 |
630 |
400 |
165 |
265 |
215 |
200 |
70 |
146 |
100 |
90 |
M20×60 |
≈31.5 |
|
HT2-160 |
1.60 |
145 |
20 |
750 |
520 |
160 |
265 |
215 |
200 |
70 |
140 |
100 |
90 |
M20×60 |
≈41.3 |
|
HT2-250 |
2.50 |
125 |
37 |
800 |
575 |
165 |
265 |
215 |
200 |
80 |
146 |
110 |
90 |
M20×60 |
≈53.1 |
|
HT2-315 |
3.15 |
150 |
45 |
820 |
575 |
215 |
320 |
265 |
230 |
80 |
194 |
110 |
115 |
M20×60 |
≈78.6 |
|
HT2-400 |
4.00 |
135 |
57 |
710 |
475 |
265 |
375 |
320 |
280 |
100 |
245 |
130 |
140 |
M24×70 |
≈92.2 |
|
HT2-500 |
5.00 |
145 |
66 |
860 |
610 |
245 |
345 |
290 |
255 |
100 |
219 |
130 |
135 |
M24×70 |
≈97.7 |
|
HT2-630 |
6.30 |
150 |
88 |
870 |
610 |
270 |
375 |
320 |
280 |
100 |
245 |
130 |
140 |
M24×70 |
≈122.7 |
