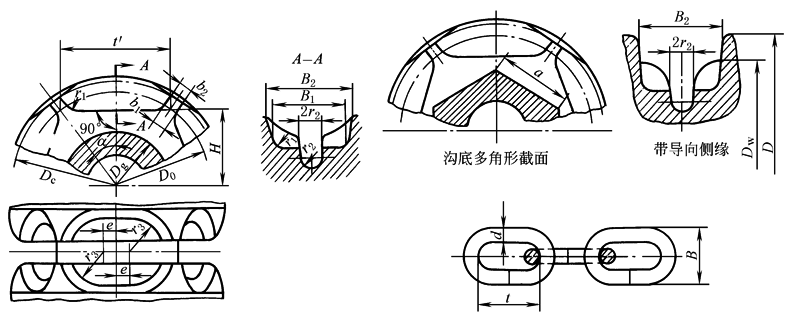

焊接链链轮的计算和画法　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

参 数 名 称

代 号

计 算 公 式

链轮上窝眼数

Z

最少窝眼数不少于4

中心夹角的半角

α

链轮节距

t'

t'＝D₀sinα

链轮节圆直径

D₀

沟底圆直径

D_g

D_g＝D₀-(1.2～1.25)B

沟底多角形边长

a

a＝D_gtanα

链轮外径

D_w

D_w＝D₀-(1～1.3)d

D_w＝D₀+0.5d(用于滑车组链轮)

齿顶圆直径

D_c

D_c＝D₀+0.6d

导向侧缘直径

D

D＝D_w+1.2B

窝眼槽底宽度

B₁

B₁＝1.1B

窝眼槽顶宽度

B₂

B₂＝(1.2～1.3)B

齿根宽

b₁

b₁＝t-2.2d

齿顶宽

b₂

b₂＝t-2.5d

齿根半径

r₁

r₁＝0.5d

沟底半径

r₂

r₂＝0.6d

窝眼槽半径

r₃

r₃＝0.5B₁

r₃圆心位置

e

e＝0.45(t+2d-B)

窝眼槽底平面到中心距离

H

注：1.D₀、H 及 t' 计算精确度达0.1mm，其余尺寸可圆整到标准直径或长度尺寸。

2.Z＞4的链轮，窝眼槽半径 r₃ 在距链轮中心 H 的地方。

3.Z＞12的链轮，窝眼槽底平面可做成圆弧面，圆弧面半径 R＝H。

链轮窝眼数：一般 Z＝7～23，亦可选用

Z＝18，20，23，26，28，30，32，34，36，38，40，42，44，46，48，50，52。
