圆柱滚子轴承(GB/T 283—1994)

圆柱滚子轴承(GB/T 283—2007)

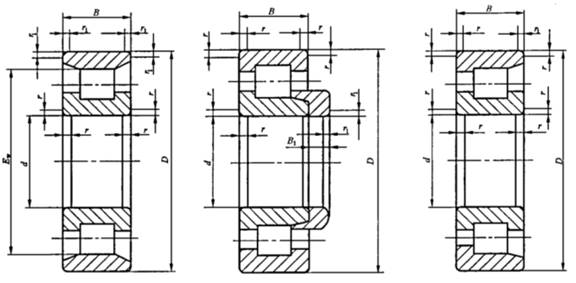

N型 NH型（NJ+HJ） NF型符号含义与应用 N—外圈无挡边　　　　　　NF—外圈有单挡边　　　　　　NH—内圈有单挡边(NJ)并带斜挡圈(HJ) 应用基本同前。N型不能承受轴向载荷，不能限制轴或外壳的轴向位移，常用作游动支承。NF型在有挡边一侧能承受较小轴向载荷，并能限制单向轴向位移，常成对使用。NH型能承受较小的双向轴向载荷，并能限制双向轴向位移。
基本尺寸/mm			基本额定载荷/kN		极限转速 /r·min^-1		重量 /kg	轴承代号			其他尺寸/mm						安装尺寸/mm
d	D	B	C_r	C_0r	脂	油	W≈	N型	NF型	NH(NJ+HJ)型	E_W	d₂	D₂	B₁	r min	r₁ min	d_a min	D_a max	r_a max	r_b max
105	160	26	91.5	122	3200	4200	1.9	N 1021	—	—	145.5	125.5	—	—	2	1.1	114	—	2	1.1
	190	36	185	235	2800	3600	4	N 221	NF 221	NJ 221+HJ 221	168.8	135	159	10	2.1	2.1	117	173	2.1	2.1
	190	36	173					N 221 E	—	NJ 221 E+HJ 221 E	173				2.1	2.1			2.1	2.1
	225	49	322	392	2200	3000	—	N 321	NF 321	NJ 321+HJ 321	196	147	181	13	3	3	119	199	3	3
	225	49						N 321	NF 321	NJ 321 E+HJ 321 E	201				3	3			3	3
	260	60	508	602	1900	2600	—	N 421	—	NJ 421+HJ 421	220.5	159	202	16	4	4	123	—	4	4

110	170	28	115	155	3000	3800	2.3	N 1022	—	—	155	131	—	—	2	1.1	119	—	2	1.1
	200	38	220	285	2600	3400	5	N 222	NF 222	NJ 222+HJ 222	178.5	141	167	11	2.1	2.1	122	182	2.1	2.1
	200	38	278	360	2600	3400	5.02	N 222 E	—	NJ 222 E+HJ 222 E	180.5	141.3	—	—	2.1	2.1	122	182	2.1	2.1
	200	53	312	445	2600	3400	7.5	N 2222	NF 2222	NJ 2222+HJ 2222	178.5	141	167	11	2.1	2.1	122	—	2.1	2.1
	200	53						N 2222 E	—	NJ 2222 E+HJ 2222 E	180.5				2.1	2.1			2.1	2.1
	240	50	352	428	2000	2800	11	N 322	NF 322	NJ 322+HJ 322	207	155	192	14	3	3	124	211	3	3
	240	50						N 332 E	—	NJ 332 E+HJ 322 E	211				3	3			3	3
	240	80	535	740	2000	2800	7.5	N 2322	NF 2322	NJ 2322+HJ 2322	207	155	201	14	3	3	124	211	3	3
	240	80						N 2322 E	—	NJ 2322 E+HJ 2322 E	211				3	3			3	3
	280	65	515	602	1800	2400	22	N 422	—	NJ 422+HJ 422	235	171	216	17	4	4	128	—	4	4

120	180	28	130	168	2600	3400	2.96	N 1024	—	—	165	156	—	—	2	1.1	129	—	2	1.1
	215	40	230	332	2200	3000	6.4	N 224	NF 224	NJ 224+HJ 224	191.5	153	180	11	2.1	2.1	132	196	2.1	2.1
	215	40	322	422	2200	3000	6.11	N 224 E	—	NJ 224 E+HJ 224 E	195.5	153	—	—	2.1	2.1	132	196	2.1	2.1
	215	58	345	522	2200	3000	9.5	N 2224	—	NJ 2224+HJ 2224	191.5	153	180	11	2.1	2.1	132	—	2.1	2.1
	215	58						N 2224 E	—	NJ 2224 E+HJ 2224 E	195.5				2.1	2.1			2.1	2.1
	260	55	440	552	1900	2600	14	N 324	NF 324	NJ 324+HJ 324	226	168	209	14	3	3	134	230	3	3
	260	55						N 324	NF 324	NJ 324 E+HJ 324 E	230				3	3			3	3
	260	86	632	868	1900	2600	22.5	N 2324	NF 2324	NJ 2324+HJ 2324	226	168	219	14	3	3	134	230	3	3
	260	86						N 2324 E	—	NJ 2324 E+HJ 2324 E	230				3	3			3	3
	310	72	642	772	1700	2200	30	N 424	—	NJ 424+HJ 424	260	188	238	17	5	5	142	—	5	5

130	200	33	152	212	2400	3200	3.7	N 1026	—	—	182	156	—	—	2	1.1	139	—	2	1.1
	230	40	258	352	2000	2800	7	N 226	NF 226	NJ 226+HJ 226	204	165	192	11	3	3	144	208	3	3
	230	40						N 226E	—	NJ 226 E+HJ 226 E	209.5				3	3			3	3
	230	64	368	552	2000	2800	11.5	N 2226	NF 2226	NJ 2226+HJ 2226	204	167	195	11	3	3	144	—	3	3
	230	64						N 2226 E	—	NJ 2226 E+HJ 2226 E	205				3	3			3	3
	280	58	492	620	1700	2200	18	N 326	NF 326	NJ 326+HJ 326	243	182	225	14	4	4	148	247	4	4
	280	58						N 326 E	—	NJ 326 E+HJ 326 E	247				4	4			4	4
	280	93	748	1060	1700	2200	28.5	N 2326	N F2326	NJ 2326+HJ 2326	243	182	236	14	4	4	148	247	4	4
	280	93						N 2326 E	—	NJ 2326 E+HJ 2326 E	247				4	4			4	4
	340	78	782	942	1500	1900	39	N 426	—	NJ 426+HJ 426	285	—	—	18	5	5	152	—	5	5

140	210	33	158	220	2000	2800	4	N 1028	—	—	192	—	—	—	2	1.1	149	—	2	1.1
	250	42	302	415	1800	2400	9.1	N 228	NF 228	NJ 228+HJ 228	221	179	208	11	3	3	154	—	3	3
	250	42						N 228 E	—	NJ 228 E+HJ 228 E	225				3	3			3	3
	250	68	438	700	1800	2400	15	N 2228	—	NJ 2228+HJ 2228	221	179	208	11	3	3	154	—	3	3
	250	68						N 2228 E	—	NJ 2228 E+HJ 2228 E	228				3	3			3	3
	300	62	545	690	1600	2000	22	N 328	NF 328	NJ 328+HJ 328	260	196	241	15	4	4	158	—	4	4
	300	62						N 328 E	—	NJ 328 E+HJ 328 E	260				4	4			4	4
	300	102	825	1180	1600	2000	37	N 2328	NF 2328	NJ 2328+HJ 2328	260	192	252	15	4	4	158	—	4	4
	30	102						N 2328 E	—	NJ 2328 E+HJ 2328 E	260				4	4			4	4
	360	82	845	1020	1400	1800	—	N 428	—	NJ 428+HJ 428	302	—	—	18	5	5	162	—	5	5

150	225	35	188	268	1900	2600	4.8	N 1030	—	—	206.5	177	—	—	2.1	1.5	161	—	2.1	1.5
	270	45	360	490	1700	2200	11	N 230	NF 230	NJ 230+HJ 230	238	193	225	12	3	3	164	—	3	3
	270	45						N 230 E	—	NJ 230 E+HJ 230 E	242				3	3			3	3
	270	73	530	772	1700	2200	17	N 2230	NF 2230	NJ 2230+HJ 2230	238	193	225	12	3	3	164	—	3	3
	270	73						N 2230 E	—	NJ 2230 E+HJ 2230 E	241				3	3			3	3
	320	65	595	765	1500	1900	26	N 330	NF330	NJ 330+HJ 330	277	209	270	15	4	4	168	—	4	4
	320	65						N 330	—	NJ 330 E+HJ 330 E	283				4	4			4	4
	320	108	930	1340	1500	1900	45	N 2330	NF 2330	NJ 2330+HJ 2330	277	209	270	15	4	4	168	—	4	4
	320	108						N 2330 E	—	NJ 2330 E+HJ 2330 E	283
	380	85	912	1100	1300	1700	53	N 430	—	NJ 430+HJ 430	317	—	—	20	5	5	172	—	5	5

160	240	38	212	302	1800	2400	6	N 1032	—	—	220	—	—	—	2.1	1.5	171	—	2.1	1.5
	290	48	405	552	1600	2000	14	N 232	NF 232	NJ 232+HJ 232	257	206	250	12	3	3	174	—	3	3
	290	48						N 232 E	—	NJ 232 E+HJ 232 E	259				3	3			3	3
	290	80	590	898	1600	2000	25	N 2232	—	NJ 2232+HJ 2232	257	205	252	12	3	3	174	—	3	3
	340	68	628	825	1400	1800	31.6	N 332	NF332	NJ 332+HJ 332	292	—	—	—	4	4	178	—	4	4
	340	68						N 332 E	—	NJ 332 E+HJ 332 E	300				4	4			4	4
	340	114	972	1430	1400	1800	55.8	N 2332	NF 2332	—	—	—	—	—	4	4	178	—	4	4
	340	114						N 2332 E	—	NJ 2332 E+HJ 2332 E	300				4	4			4	4

170	260	42	255	365	1700	2200	8.14	N 1034	—	—	238	201	—	—	2.1	2.1	181	—	2.1	2.1
	310	52	425	650	1500	1900	17.1	N 234	NF 234	NJ 234+HJ 234	272	220	269	12	4	4	188	—	4	4
	310	52						N 234 E	—	NJ 234 E+HJ 234 E	279				4	4			4	4
	310	86						N 2234	—	NJ 2234 E+HJ 2234 E	279				4	4			4	4
	360	72	715	952	1300	1700	36	N 334	NF 334	NJ 334+HJ 334	310	—	—	—	4	4	188	—	4	4
	360	72						N 334 E	—	NJ 334 E+HJ 334 E	318				4	4			4	4
	360	120	1110	1650	1300	1700	63	N 2334	NF 2334	—	310	—	290	—	4	4	188	—	4	4

180	280	46	300	438	1600	2000	10.1	N 1036	—	—	255	215	—	—	2.1	2.1	191	—	2.1	2.1
	320	52	425	650	1400	1800	18	N 236	NF 236	NJ 236+HJ 236	282	230	279	12	4	4	198	—	4	4
	320	52						N 236 E	—	NJ 236 E+HJ 236 E	289				4	4			4	4
	320	86						N 2236	—	NJ 2236 E+HJ 2236 E	289				4	4			4	4
	380	75	835	1100	1200	1600	42	N 336	NF 336	NJ 336+HJ 336	328	252	—	—	4	4	198	—	4	4
	380	75						—	—	NJ 336 E+HJ 336 E					4	4			4	4
	380	126	1210	1780	1200	1600	71.2	N 2336	NF 2336	—	328	—	306	—	4	4	198	—	4	4

190	290	46	335	495	1500	1900	10.0	N 1038	—	—	—	225	—	—	2.1	2.1	201	—	2.1	2.1
	340	55	512	745	1300	1700	23	N 238	NF 238	NJ 238+HJ 238	299	244	295	13	4	4	208	—	4	4
	340	55						N 238 E	—	NJ 238 E+HJ 238 E	306				4	4			4	4
	340	92	975	1570	1300	1700	38.5	N 2238	—	NJ 2238+HJ 2238	299	—	295	13	4	4	208	—	4	4
	340	92						N 2238 E	—	NJ 2238 E+HJ 2238 E	306				4	4			4	4
	400	78	882	1190	1100	1500	50	N 338	NF 338	NJ 338+HJ 338	345	264	—	—	5	5	212	—	5	5
	400	132						N 2338	—	—	345

200	310	51	408	615	1400	1800	14.3	N 1040	—	—	283	239	—	—	2.4	2.4	211	—	2.4	2.4
	360	58	570	842	1200	1600	26	N 240	NF 240	NJ 240+HJ 240	316	258	312	14	4	4	218	—	4	4
	360	58						N 240	—	NJ 240 E+HJ 240 E	323				4	4			4	4
	360	98	1120	1725	1200	1600	—	N 2240	—	NJ 2240+HJ 2240	316	256	313	14	4	4	218	—	4	4
	360	98						N 2240 E	—	NJ 2240 E+HJ 2240 E	323				4	4			4	4
	420	80	972	1290	1000	1400	—	N 340	NF 340	NJ 340+HJ 340	360	280	—	—	5	5	222	—	5	5
	420	138						N 2340	NF 2340	NJ 2340+HJ 2340	360				5	5			5	5

220	340	56	448	685	1200	1600	—	N 1044	—	—	—	—	—	—	3	3	233	—	3	3
	400	65	702	1050	1000	1400	36	N 244	NF 244	NJ 244+HJ 244	350	286	332	15	4	4	238	—	4	4
	400	65						N 244 E	—	NJ 244 E+HJ 244 E	358				4	4			4	4
	400	108	1360	2330	1000	1400	62	N 2244	—	—	350	—	—	—	4	4	238	—	4	4
	460	88						N 344	NF 344	NJ 344+HJ 344	396				5	5			5	5

240	360	56	470	745	1000	1400	21	N 1048	—	—	330	282	—	—	3	3	253	—	3	3
	440	72	880	1345	900	1200	48.2	N 248	NF 248	NJ 248+HJ 248	385	313	365	16	4	4	258	—	4	4
	440	72						N 248 E	—	NJ 248 E+HJ 248 E	393				4	4			4	4
	500	95	1290	1810	800	1000	97.1	N 348	NF 348	NJ 348+HJ 348	430	—	—	—	5	5	262	—	5	5

260	400	65	592	932	950	1300	31	N 1052	—	—	369.6	309	—	—	4	4	276	—	4	4
	480	80						N 252	NF 252	NJ 252+HJ 252	464				5	5			5	5
	480	80						N 252 E	—	NJ 252 E+HJ 252 E	—				5	5			5	5

280	420	65	600	965	850	1100	33	N 1056	—	—	384	329	—	—	4	4	296	—	4	4
	500	80						N 256 E	—	NJ 256 E+HJ 256 E	—				5	5			5	5

300	460	74	880	1470	800	1000	44.4	N 1060	—	—	420	356	—	—	4	4	316	—	4	4
	540	85	1360	2190	700	900	87.2	N 260	—	—	475	—	—	—	5	5	322	487	5	5
	540	85						N 260 E	—	NJ 260 E+HJ 260 E	—				5	5			5	5

320	480	74	890	1520	750	950	47	N 1064	—	—	440	376	—	—	4	4	336	—	4	4
	580	92						N 264 E	—	NJ 264 E+HJ 264 E	—				5	5			5	5
340	520	82						N 1068	—	—	475				5	5			5	5

360	540	82						N 1072	—	—	495				5	5			5	5

380	560	82						N 1076	—	—	515				5	5			5	5

400	600	90	1420	2480	560	700	88.8	N 1080	—	—	552	470	—	—	5	5	420	—	5	5
