圆柱滚子轴承(GB/T 283—1994)

圆柱滚子轴承 (GB/T 283—2007)

$说明: 说明: 说明: 说明: C:\Users\yky\Desktop\111\NEW07\new07335.files\image001.jpg$

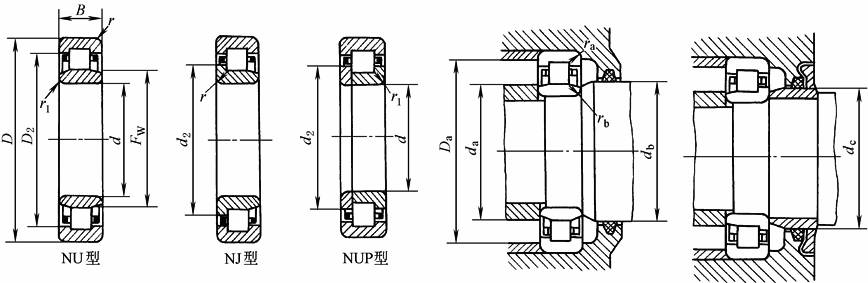

符号含义与应用：

NU—内圈无挡边

NJ—内圈单挡边

NUP—内圈单挡边并带平挡圈

大多为单列，是可分离型，安装、拆卸比较方便，一般只能承受纯径向载荷，与相同尺寸的深沟球轴承相比，有较大承受径向载荷的能力，但要求轴和轴承座孔加工精度高，内、外圈轴线偏角误差允许2'～4'，用于刚性较大的轴。允许轴向无挡边方向有不大的位移，内、外圈有挡边的一面可承受一定量的轴向载荷。NU型不能限制轴或外壳的轴向位移，不能承受轴向载荷，常用作游动支承，NJ常成对使用。

基本尺寸/mm				基本额定载荷/kN		极限转速 /r·min^-1		重量 /kg	轴承代号			其他尺寸/mm				安装尺寸/mm
d	D	B	F_W	C_r	C_0r	脂	油	W≈	NU型	NJ型	NUP型	d₂	D₂	r min	r₁ min	d_a max	d_a min	d_b min	d_c min	D_a max	r_a max	r_b max
65	100	18	74.5	39	46.5	4800	6000	0.51	NU 1013	NJ 1013	—	—	86.6	1.1	1	73	70	76	—	93.5	1.1	1
	120	23	78.5	102	118	4500	5600	1.08	NU 213 E	NJ 213 E	NUP 213 E	84.6	104	1.5	1.5	77	73	81	87	112	1.5	1.5
	120	23	79.6						NU 213	NJ 213	NUP 213			1.5	1.5						1.5	1.5
	120	31	78.5	142	180	4500	5600	1.48	NU 2213 E	NJ 2213 E	NUP2213 E	84.6	104	1.5	1.5	77	73	81	87	112	1.5	1.5
	120	31	79.6						NU 2213	NJ 2213	NUP 2213			1.5	1.5						1.5	1.5
	140	33	82.5	170	188	4000	5000	2.31	NU 313 E	NJ 313 E	NUP 313 E	90.6	118.8	2.1	2.1	81	76	85	93	129	2.1	2.1
	140	33	83.5						NU 313	NJ 313	NUP 313			2.1	2.1						2.1	2.1
	140	48	82.5	235	285	4000	5000	3.34	NU 2313 E	NJ 2313 E	NUP 2313 E	90.6	118.8	2.1	2.1	81	76	85	93	129	2.1	2.1
	140	48	83.5						NU 2313	NJ 2313	NUP 2313			2.1	2.1						2.1	2.1
	160	37	89.5	170	178	3800	4800	4	NU 413	NJ 413	NUP 413	98.5	124	2.1	2.1	88	76	91	100	149	2.1	2.1

70	110	20	80	47.5	57.0	4800	6000	0.71	NU 1014	NJ 1014	—	—	95.4	1.1	1	78	75	82	—	103.5	1.1	1
	125	24	83.5	112	135	4300	5300	1.2	NU 214 E	NJ 214 E	NUP 214 E	89.6	109	1.5	1.5	82	78	86	92	117	1.5	1.5
	125	24	84.5						NU 214	NJ 214	NUP 214			1.5	1.5						1.5	1.5
	125	31	83.5	148	192	4300	5300	1.56	NU 2214 E	NJ 2214 E	NUP 2214 E	89.6	109	1.5	1.5	82	78	86	92	117	1.5	1.5
	125	31	84.5						NU 2214	NJ 2214	NUP 2214			1.5	1.5						1.5	1.5
	150	35	89	195	220	3800	4800	2.86	NU 314 E	NJ 314 E	NUP 314 E	97.5	127	2.1	2.1	87	81	92	100	139	2.1	2.1
	150	35	90						NU 314	NJ 314	NUP 314			2.1	2.1						2.1	2.1
	150	51	89	260	320	3800	4800	4.1	NU 2314 E	NJ 2314 E	NUP 2314 E	97.5	127	2.1	2.1	87	81	92	100	139	2.1	2.1
	150	51	90						NU 2314	NJ 2314	NUP 2314			2.1	2.1						2.1	2.1
	180	42	100	215	232	3400	4300	5.9	NU 414	NJ 414	NUP 414	110	139	3	3	99	83	102	112	167	3	3

75	115	20	85	51.5	61.2	4500	5600	0.74	NU 1015	NJ 1015	—	—	101	1.1	1	83	80	87	—	108.5	1.1	1
	130	25	88.5	125	155	4000	5000	1.32	NU 215 E	NJ 215 E	NUP 215 E	94.6	114	1.5	1.5	87	83	90	96	122	1.5	1.5
	130	25	88.5						NU 215	NJ 215	NUP 215			1.5	1.5						1.5	1.5
	130	31	88.5	155	205	4000	5000	1.64	NU 2215 E	NJ 2215 E	NUP 2215 E	94.6	114	1.5	1.5	87	83	90	96	122	1.5	1.5
	130	31	88.5						NU 2215	NJ 2215	NUP 2215			1.5	1.5						1.5	1.5
	160	37	95	228	260	3600	4500	3.43	NU 315 E	NJ 315 E	NUP 315 E	104.2	136.5	2.1	2.1	93	86	97	106	149	2.1	2.1
	160	37	95.5						NU 315	NJ 315	NUP 315			2.1	2.1						2.1	2.1
	160	55	95						NU 2315E	NJ 2315E	NUP 2315E			2.1	2.1						2.1	2.1
	160	55	95.5	245	308	3600	4500	5.4	NU 2315	NJ 2315	NUP 2315	104	129	2.1	2.1	93	86	98	107	149	2.1	2.1
	190	45	104.5	250	272	3200	4000	7.1	NU 415	NJ 415	NUP 415	116	147	3	3	103	88	107	118	177	3	3

80	125	22	91.5	59.2	77.8	4300	5300	1	NU 1016	NJ 1016	—	—	109	1.1	1	90	85	94	—	118.5	1.1	1
	140	26	95.3	132	165	3800	4800	1.58	NU 216 E	NJ 216 E	NUP 216 E	101.1	123.1	2	2	94	89	97	104	131	2	2
	140	26	95.3						NU 216	NJ 216	NUP 216			2	2						2	2
	140	33	95.3	178	242	3800	4800	2.05	NU 2216 E	NJ 2216 E	NUP 2216 E	101.1	123.1	2	2	94	89	97	104	131	2	2
	140	33	95.3						NU 2216	NJ 2216	NUP 2216			2	2						2	2
	170	39	101	245	282	3400	4300	4.05	NU 316 E	NJ 316 E	NUP 316 E	110.1	144.2	2.1	2.1	99	91	105	114	159	2.1	2.1
	170	39	103						NU 316	NJ 316	NUP 316			2.1	2.1						2.1	2.1
	170	58	101						NU 2316E	NJ 2316E	NUP 2316E			2.1	2.1						2.1	2.1
	170	58	103	258	328	3400	4300	6.4	NU 2316	NJ 2316	NUP 2316	111	136	2.1	2.1	99	91	106	114	159	2.1	2.1
	200	48	110	285	315	3000	3800	8.3	NU 416	NJ 416	NUP 416	122	156	3	3	109	93	112	124	187	3	3

85	130	22	96.5	64.5	81.6	4000	5000	1.05	NU 1017	NJ 1017	—	—	114	1.1	1	95	90	99	—	123.5	1.1	1
	150	28	100.5	158	192	3600	4500	2	NU 217 E	NJ 217 E	NUP 217 E	107.1	131.7	2	2	99	94	104	110	141	2	2
	150	28	101.8						NU 217	NJ 217	NUP 217			2	2						2	2
	150	36	100.5	205	272	3600	4500	2.58	NU 2217 E	NJ 2217 E	NUP 2217 E	107.1	131.7	2	2	99	94	104	110	141	2	2
	150	36	101.8						NU 2217	NJ 2217	NUP 2217			2	2						2	2
	180	41	108	280	332	3200	4000	4.82	NU 317 E	NJ 317 E	NUP 317 E	117.4	153	3	3	106	98	110	119	167	3	3
	180	41	108						NU 317	NJ 317	NUP 317			3	3						3	3
	180	60	108						NU 2317E	NJ 2317E	NUP 2317E			3	3						3	3
	180	60	108	295	380	3200	4000	7.4	NU 2317	NJ 2317	NUP 2317	117	144	3	3	106	98	111	120	167	3	3
	210	52	113	312	345	2800	3600	9.8	NU 417	NJ 417	NUP 417	126	162	4	4	111	101	115	128	194	4	4

90	140	24	103	74.0	94.8	3800	4800	1.36	NU 1018	NJ 1018	—	—	122	1.5	1.1	101	96.5	106	—	132	1.5	1.1
	160	30	107	172	215	3400	4300	2.44	NU 218 E	NJ 218 E	NUP 218 E	113.9	140	2	2	105	99	109	116	151	2	2
	160	30	107						NU 218	NJ 218	NUP 218			2	2						2	2
	160	40	107	230	312	3400	4300	3.26	NU 2218 E	NJ 2218 E	NUP 2218 E	113.9	140	2	2	105	99	109	116	151	2	2
	160	40	107						NU 2218	NJ 2218	NUP 2218			2	2						2	2
	190	43	113.5	298	348	3000	3800	5.59	NU 318 E	NJ 318 E	NUP 318 E	123.7	161.9	3	3	111	103	117	127	177	3	3
	190	43	115						NU 318	NJ 318	NUP 318			3	3						3	3
	190	64	113.5						NU 2318E	NJ 2318E	NUP 2318E			3	3						3	3
	190	64	115	310	395	3000	3800	8.4	NU 2318	NJ 2318	NUP 2318	125	153	3	3	111	103	118	128	177	3	3
	225	54	123.5	352	392	2400	3200	11	NU 418	NJ 418	NUP 418	137	175	4	4	122	106	125	139	209	4	4

95	145	24	108	75.5	98.5	3600	4500	1.4	NU 1019	NJ 1019	—	—	127	1.5	1.1	106	101.5	111	—	137	1.5	1.1
	170	32	112.5	208	262	3200	4000	2.96	NU 219 E	NJ 219 E	NUP 219 E	120.2	148.9	2.1	2.1	111	106	116	123	159	2.1	2.1
	170	32	113.5						NU 219	NJ 219	NUP 219			2.1	2.1						2.1	2.1
	170	43	112.5	275	368	3200	4000	3.97	NU 2219 E	NJ 2219 E	NUP 2219 E	120.2	148.9	2.1	2.1	111	106	116	123	159	2.1	2.1
	170	43	113.5						NU 2219	NJ 2219	NUP 2219			2.1	2.1						2.1	2.1
	200	45	121.5						NU 319 E	NJ 319 E	NUP 319E			3	3						3	3
	200	45	121.5	315	380	2800	3600	6.52	NU 319	NJ 319 E	NUP 319 E	131.7	169.9	3	3	119	108	124	134	187	3	3
	200	67	121.5	370	500	2800	3600	10.4	NU 2319 E	NJ 2319 E	NUP 2319 E	132	161	3	3	119	108	124	135	187	3	3
	200	67	121.5						NU 2319	NJ 2319	NUP 2319			3	3						3	3
	240	55	133.5	378	428	2200	3000	14	NU 419	NJ 419	NUP 419	147	185	4	4	132	111	136	149	224	4	4

100	150	24	113	78.0	102	3400	4300	1.5	NU 1020	—	—	—	132	1.5	1.1	111	106.5	116	—	142	1.5	1.1
	180	34	119	235	302	3000	3800	3.58	NU 220 E	NJ 220 E	NUP 220 E	127	157.2	2.1	2.1	117	111	122	130	169	2.1	2.1
	180	34	120						NU 220	NJ 220	NUP 220			2.1	2.1						2.1	2.1
	180	46	119	318	440	3000	3800	4.86	NU 2220 E	NJ 2220 E	NUP 2220 E	127	157.2	2.1	2.1	117	111	122	130	169	2.1	2.1
	180	46	120						NU 2220	NJ 2220	NUP 2220			2.1	2.1						2.1	2.1
	215	47	127.5	365	425	2600	3200	7.89	NU 320 E	NJ 320 E	NUP 320 E	139.1	182.3	3	3	125	113	132	143	202	3	3
	215	47	129.5						NU 320	NJ 320	NUP 320			3	3						3	3
	215	73	127.5						NU 2320 E	NJ 2320 E	NUP 2320 E			3	3						3	3
	215	73	129.5	415	558	2600	3200	13.5	NU 2320	NJ 2320	NUP 2320	140	172	3	3	125	113	132	143	202	3	3
	250	58	139	418	480	2000	2800	16	NU 420	NJ 420	NUP 420	153	194	4	4	137	116	141	156	234	4	4

105	160	26	119.5	91.5	122	3200	4000	1.9	NU 1021	—	—	—	140	2	1.1	118	112	122	—	151	2	1.1
	190	36	125						NU 221E	NJ 221E	NUP 221E			2.1	2.1						2.1	2.1
	190	36	126.8	185	235	2800	3600	4	NU 221	NJ 221	NUP 221	135	159	2.1	2.1	124	116	129	137	179	2.1	2.1
	225	49	135	322	392	2200	3000	—	NU 321	NJ 321	NUP 321	147	181	3	3	132	118	137	149	212	3	3
	260	60	144.5	508	602	1900	2600	—	NU 421	NJ 421	NUP 421	159	202	4	4	143	121	147	162	244	4	4
	225	49	133						NU 321E	NJ 321E	NUP 321E			3	3						3	3
	225	49	135						NU 321	NJ 321	NUP 321			3	3						3	3

110	170	28	125	115	155	3000	3800	2.3	NU 1022	—	—	131	149	2	1.1	124	116.5	128	—	161	2	1.1
	200	38	132.5	278	360	2600	3400	5.02	NU 222 E	NJ 222 E	NUP 222 E	141.3	174.1	2.1	2.1	130	121	135	144	189	2.1	2.1
	200	38	132.5						NU 222	NJ 222	NUP 222			2.1	2.1						2.1	2.1
	200	53	132.5	312	445	2600	3400	7.5	NU 2222	NJ 2222	NUP 2222	141	167	2.1	2.1	130	121	135	144	189	2.1	2.1
	240	50	143	352	428	2000	2800	11	NU 322	NJ 322	NUP 322	155	192	3	3	140	123	145	158	227	3	3
	240	80	143	535	740	2000	2800	17.5	NU 2322	NJ 2322	NUP 2322	155	201	3	3	140	123	145	158	227	3	3
	280	65	155	515	602	1800	2400	22	NU 422	NJ 422	NUP 422	171	216	4	4	153	126	157	173	264	4	4
	240	50	143						NU 322E	NJ 322E	NUP 322E			3	3						3	3
	200	53	132.5						NU 2222E	NJ 2222E	NUP 2222E			2.1	2.1						2.1	2.1
	240	80	143						NU 2322E	NJ 2322E	NUP 2322E			3	3						3	3
注：重量以 NJ 型为主。
