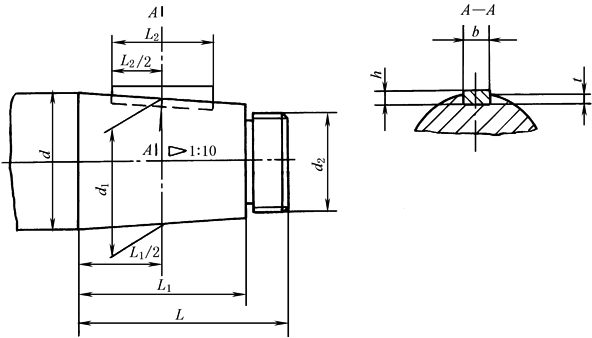

圆锥形轴伸直径220以上的轴伸型式与尺寸(GB/T 1570—2005)　　　　　　mm

d

L

L₁

L₂

b

h

d₁

t

d₂

240

410

330

280

50

28

223.5

17

M180×6

250

233.5

260

243.5

M200×6

280

470

380

320

56

32

261

20

M220×6

300

63

281

320

301

M250×6

340

550

450

400

70

36

317.5

22

M280×6

360

337.5

380

357.5

M300×6

400

650

540

450

80

40

373

25

M320×6

420

393

440

413

M350×6

450

90

45

423

28

460

433

M380×6

480

453

500

473

M420×6

530

800

680

500

100

50

496

31

M420×6

560

526

M450×6

600

566

M500×6

630

596

M550×6

注：1．L₂ 可根据需要选取小于表中的数值。

2．本标准规定了1∶10 圆锥形轴伸的型式和尺寸，适用于一般机器之间的连接并传递转矩的场合。
