FBN型扭矩控制螺杆锚栓 |
|||||||||||
|
|
锚栓具有可靠的膨胀功能并有两种锚深选择，螺纹部分加长设计，易于调整结构误差。适用于≥C15的开裂及未开裂混凝土。可用于安装机电设备等。不宜在振动区使用 |
||||||||||
|

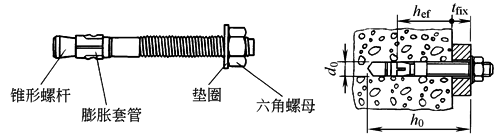

FBN型锚栓规格、材料及安装尺寸 |
|||||||||||
|
型 号 |
钻头 直径 d0 /mm |
穿透式安装需要的最小钻孔深度 (含固定件厚度) h0 /mm |
锚固 深度 hef /mm |
安装 扭矩 Tinst /N·m |
固定件 最大厚度 tfix /mm |
固定件 中钻孔 直径 /mm |
基 础 要 求 |
||||
|
最小 间距 smin /mm |
最小 边距 cmin /mm |
最小基础厚度 hmin /mm |
特征 间距 scr，N /mm |
特征 边距 ccr，N /mm |
|||||||
|
FBN8/10+23 |
8 |
73 |
48 |
15 |
10 |
≤9 |
50 |
50 |
100 |
144 |
72 |
|
FBN8/30+43 |
8 |
93 |
48 |
30 |
≤9 |
||||||
|
FBN8/50+63 |
8 |
113 |
48 |
50 |
≤9 |
||||||
|
FBN8/100+113 |
8 |
163 |
48 |
100 |
≤9 |
||||||
|
FBN10/5 |
10 |
65 |
42 |
30 |
5 |
≤12 |
45 |
55 |
100 |
126 |
63 |
|
FBN10/15+23 |
10 |
83 |
50/42 |
15/23 |
≤12 |
55/45 |
65/55 |
100 |
150/126 |
75/63 |
|
|
FBN10/35+43 |
10 |
109 |
50/42 |
35/43 |
≤12 |
||||||
|
FBN10/50+58 |
10 |
118 |
50/42 |
50/58 |
≤12 |
||||||
|
FBN10/100+108 |
10 |
168 |
50/42 |
100/108 |
≤12 |
||||||
|
FBN10/140+148 |
10 |
208 |
50/42 |
140/148 |
≤12 |
||||||
|
FBN10/160+168 |
10 |
228 |
50/42 |
160/168 |
≤12 |
||||||
|
FBN12/5 |
12 |
75 |
50 |
50 |
5 |
≤14 |
100 |
100 |
100 |
150 |
75 |
|
FBN12/15+35 |
12 |
105 |
70/50 |
15/35 |
≤14 |
75/100 |
90/100 |
140/100 |
210/150 |
105/75 |
|
|
FBN12/30+50 |
12 |
120 |
70/50 |
30/50 |
≤14 |
||||||
|
FBN12/45+65 |
12 |
135 |
70/50 |
45/65 |
≤14 |
||||||
|
FBN12/100+120 |
12 |
190 |
70/50 |
100/120 |
≤14 |
||||||
|
FBN16/10 |
16 |
98 |
64 |
100 |
10 |
≤18 |
140 |
100 |
130 |
192 |
96 |
|
FBN16/25+45 |
16 |
133 |
84/64 |
25/45 |
≤18 |
90/140 |
105/100 |
170/130 |
252/192 |
126/96 |
|
|
FBN16/50+70 |
16 |
158 |
84/64 |
50/70 |
≤18 |
||||||
|
FBN16/100+120 |
16 |
208 |
84/64 |
100/120 |
≤18 |
||||||
|
FBN20/20 |
20 |
151 |
100 |
200 |
20 |
≤22 |
170 |
150 |
200 |
300 |
150 |
|
FBN20/60 |
20 |
191 |
100 |
60 |
≤22 |
||||||
|
FBN20/120 |
20 |
251 |
100 |
120 |
≤22 |
||||||
|
FBN20/250 |
20 |
381 |
100 |
250 |
≤22 |
||||||
|
注：材质全为电镀锌钢。 |
|||||||||||
