FH型扭矩控制后继膨胀套管锚栓 |
|||||||||||
|
|
锚栓的双层膨胀片设计使载荷分布更均匀，有利于在小边距、小间距情况下安装。锚栓可拆卸，可实现锚栓的再利用。适用于≥C15的开裂和未开裂混凝土以及致密的天然石材。可用于振动区，可用于安装设备等 |
||||||||||
|

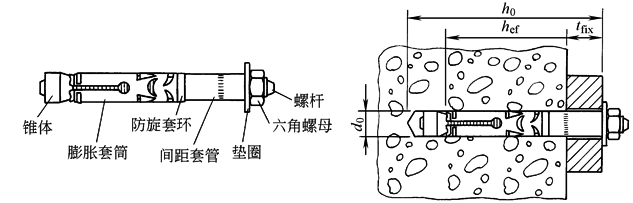

FH型锚栓规格、材料及安装尺寸 |
|||||||||||
|
型 号 |
钻头 直径 d0 /mm |
穿透式安装需要 的最小钻孔深度 (含固定件厚度) h0 /mm |
锚固 深度 hef /mm |
安装 扭矩 Tinst /N·m |
固定件最 大厚度 tfix /mm |
固定件 中钻孔 直径 /mm |
基 础 要 求 |
||||
|
最小 间距 smin /mm |
最小 边距 cmin /mm |
最小基 础厚度 hmin /mm |
特征 间距 scr，N /mm |
特征 边距 ccr，N /mm |
|||||||
|
FH10/10B |
10 |
80 |
50 |
10 |
10 |
≤12 |
50 |
50 |
100 |
150 |
75 |
|
FH10/25B |
10 |
95 |
50 |
25 |
≤12 |
||||||
|
FH10/50B |
10 |
120 |
50 |
50 |
≤12 |
||||||
|
FH10/100B |
10 |
170 |
50 |
100 |
≤12 |
||||||
|
FH12/10B |
12 |
90 |
60 |
25 |
10 |
≤14 |
60 |
60 |
130 |
180 |
90 |
|
FH12/25B |
12 |
105 |
60 |
25 |
≤14 |
||||||
|
FH12/50B |
12 |
130 |
60 |
50 |
≤14 |
||||||
|
FH12/100B |
12 |
180 |
60 |
100 |
≤14 |
||||||
|
FH15/10B |
15 |
100 |
70 |
40 |
10 |
≤18 |
70 |
70 |
140 |
210 |
105 |
|
FH15/25B |
15 |
115 |
70 |
25 |
≤18 |
||||||
|
FH15/50B |
15 |
140 |
70 |
50 |
≤18 |
||||||
|
FH15/100B |
15 |
190 |
70 |
100 |
≤18 |
||||||
|
FH18×80/10B |
18 |
115 |
80 |
80 |
10 |
≤20 |
80 |
80 |
160 |
240 |
120 |
|
FH18×80/25B |
18 |
130 |
80 |
25 |
≤20 |
||||||
|
FH18×80/50B |
18 |
155 |
80 |
50 |
≤20 |
||||||
|
FH18×80/100B |
18 |
205 |
80 |
100 |
≤20 |
||||||
|
FH18×100/10B |
18 |
135 |
100 |
10 |
≤20 |
80 |
80 |
200 |
300 |
150 |
|
|
FH18×100/25B |
18 |
150 |
100 |
25 |
≤20 |
||||||
|
FH18×100/50B |
18 |
175 |
100 |
50 |
≤20 |
||||||
|
FH18×100/100B |
18 |
225 |
100 |
100 |
≤20 |
||||||
|
FH24/10B |
24 |
160 |
125 |
120 |
10 |
≤26 |
125 |
125 |
250 |
380 |
190 |
|
FH24/25B |
24 |
175 |
125 |
25 |
≤26 |
||||||
|
FH24/50B |
24 |
200 |
125 |
50 |
≤26 |
||||||
|
FH24/100B |
24 |
250 |
125 |
100 |
≤26 |
||||||
|
注：材质全为电镀锌钢。 |
|||||||||||
