夹紧力

夹紧力
Z₁型胀套的总夹紧力P_A等于单件螺栓的夹紧力P_V乘以螺栓的数量Z(即P_A＝ZP_V) 单件螺栓的拧紧力矩M_A与单件螺栓的夹紧力P_V的关系见表1
表1　　　　　　　　　　　　　　　　　　螺栓的夹紧力P_V
螺栓直径 /mm			机械性能等级8.8级						机械性能等级10.9级
			M_A/N·m			P_V/kN			M_A/N·m			P_V/kN
M5			6			6.4			8			8.43
M6			10			9.0			14			12.6
M8			25			16.5			35			23.2
M10			49			26.2			69			36.9
M12			86			38.3			120			54.0
M16			210			73.0			295			102.0
M20			410			114.0			580			160.0
M24			710			164.0			1000			230.0

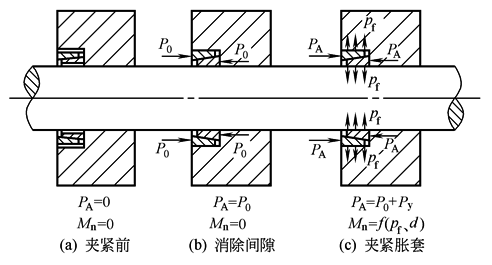

按表结合面公差及表面粗糙度选定公差带，在夹紧过程中(下图)消除配合间隙所需夹紧力P₀及Z₁型胀套与轴结合面上的压强p_f＝100MPa时所需的有效夹紧力P_y见表2 Z₁型胀套的夹紧过程
表2　　　　　　　　　夹紧过程中消除配合间隙所需夹紧力P₀及Z₁型胀套与轴结合面上的压强p_f＝100MPa时所需的有效夹紧力P_y
d /mm	D /mm	P₀ /kN		p_f＝100MPa	X/mm						隔套尺寸(见表夹紧附件的基本尺寸中图1)
				P_y/kN	连接中的胀套数量						d₂ /mm		D₂ /mm
					1		2	3		4
20	25	12.1		18	3		3	4		5	20.2		24.8
22	26	9.1		19.8							22.2		25.8
25	30	9.9		22.5							25.2		29.5
28	32	7.4		25.2							28.2		31.8
30	35	8.5		27							30.2		34.8
32	36	7.9		28.8							32.2		35.8
35	40	10.1		35.6							35.2		39.8
40	45	13.8		45			4	5		6	40.2		44.8
45	52	28.2		66							45.2		51.8
50	57	23.5		73							50.2		56.8
55	62	21.8		80						7	55.2		61.8
60	68	27.4		106							60.2		67.8
65	73	25.4		115							65.2		72.8
70	79	31		145							70.3		78.7
75	84	34.6		155			5	6			75.3		83.7
80	91	48		203	4		5	6		8	80.3		90.7
85	96	45.6		216							85.3		95.7
90	101	43.4		229							90.3		100.7
95	106	41.2		242							95.3		105.7
100	114	60.7		347			6	7		9	100.3		113.7
105	119	63.2		332							105.3		119.7
110	124	66		349							110.3		123.7
120	134	60.2		380							120.4		133.6
125	139	70.1		420	5		7	9		11	125.4		138.6
130	148	96.2		558							130.4		147.6
140	158	89		600							140.4		157.6
150	168	84.5		643							150.4		167.6
160	178	78.5		686							160.4		177.6
170	191	117.5		865	6		8	11		13	170.5		190.5
180	201	111.2		916							180.5		200.5
190	211	105		966							190.5		211.5
200	224	134		1180							200.6		223.4
210	234	127		1239							210.6		233.4
220	244	122		1298							220.6		243.4
240	267	157.5		1610			9	12		14	240.6		266.4
250	280	190		1870	7		10	13		16	250.8		279.2
260	290	182		1950							260.8		289.2
280	313	206		2330			11	14		17	280.8		312.2
300	333	214		2490							300.8		332.2
320	360	292		3200	10		15	15		25	321		359
340	380	272		3400							341		379
360	400	258		3600							361		399
380	420	269		3800							381		419
400	440	256		4000							401		439
420	460	244		4200							421		459
450	490	238		4500							451		489
480	520	239		4800							481		519
500	540	229		5000							501		539
