被连接件的尺寸

表1　　　　　　　　　　　　　　　　　　　　　空心轴内径

图 示

与胀套连接的空心轴内径d_i

σ_s——空心轴材料的屈服极限，MPa

p_f——胀套与轴结合面上的压强，MPa

d——胀套内径，mm

胀套

型式

Z₁

Z₂

Z₃

Z₄

Z₅

一个连接中的胀套数

1

2

＞2

1

2

系数C

0.6

0.8

1

0.6

0.8

0.8

0.85

0.9

表2　　　　　　　　　　　　　　　　　　　　　　轮毂外径

毂孔与胀套连接型式

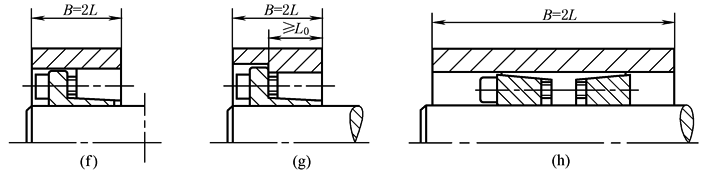

毂孔与胀套连接有A、B、C三种型式，如图a～图h所示。最好采用毂型A、C，因其用料少，省工时。毂型B用后会产生锈蚀，拆卸困难

毂型A：C₁＝1

毂型B：C₁＝0.8

毂型C：C₁＝0.6

与胀套连接的轮毂外径D_a

式中　D——胀套外径，mm；

σ_s——轮毂材料的屈服极限，MPa；

p'_f——胀套与轮毂结合面上的压强，MPa；

C₁——系数，轮毂与装在毂孔中的胀套宽度相同时C₁＝1
