计算选型
|

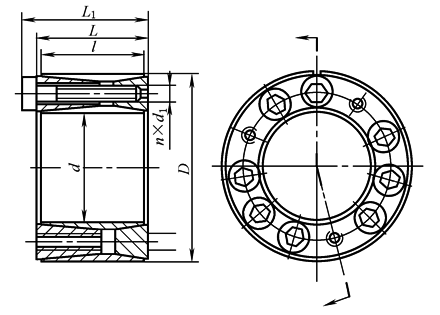

Z4型胀紧连接套的型式与基本尺寸(JB/T 7934—1999) |
|||||||||||||
|
|
由锥度不同的开口双锥内环与开口双锥外环及两个双锥压紧环组成。用内六角螺钉压紧。其他特点与Z2型同，但接合面长，对中精度高。用于旋转精度要求较高和传递较大载荷的场合 |
||||||||||||
|
基 本 尺 寸 |
额 定 载 荷 |
胀套与 轴结合 面上的 压强 pf /MPa |
胀套与 轮毂结 合面上 的压强 p'f /MPa |
螺钉的 拧紧 力矩 MA /N·m |
质量 /kg |
||||||||
|
d |
D |
l |
L |
L1 |
d1 |
n |
轴向力 Ft/kN |
转矩Mt /kN·m |
|||||
|
/mm |
|||||||||||||
|
70 |
120 |
56 |
62 |
74 |
M12 |
8 |
197 |
6.85 |
201 |
117 |
145 |
3.3 |
|
|
80 |
130 |
12 |
291 |
11.65 |
263 |
162 |
3.7 |
||||||
|
90 |
140 |
290 |
13 |
234 |
150 |
4 |
|||||||
|
100 |
160 |
74 |
80 |
94 |
M14 |
15 |
389 |
19.7 |
213 |
133 |
230 |
7.2 |
|
|
110 |
170 |
483 |
22.6 |
242 |
157 |
7.7 |
|||||||
|
120 |
180 |
482 |
28.9 |
222 |
148 |
8.3 |
|||||||
|
125 |
185 |
480 |
30 |
212 |
143 |
8.5 |
|||||||
|
130 |
190 |
31.2 |
205 |
140 |
8.8 |
||||||||
|
140 |
200 |
18 |
574 |
40.2 |
227 |
159 |
9.3 |
||||||
|
150 |
210 |
572 |
42.9 |
212 |
152 |
10 |
|||||||
|
160 |
230 |
88 |
94 |
110 |
M16 |
800 |
64 |
227 |
158 |
355 |
14.9 |
||
|
170 |
240 |
795 |
67.8 |
214 |
152 |
15.7 |
|||||||
|
180 |
250 |
21 |
923 |
83 |
235 |
170 |
16.4 |
||||||
|
190 |
260 |
921 |
88 |
223 |
163 |
17.2 |
|||||||
|
200 |
270 |
24 |
1050 |
105 |
242 |
179 |
18.8 |
||||||
|
210 |
290 |
110 |
116 |
134 |
M18 |
20 |
1118 |
117.3 |
197 |
143 |
485 |
23 |
|
|
220 |
300 |
21 |
1120 |
123 |
189 |
138 |
27.7 |
||||||
|
240 |
320 |
24 |
1280 |
153 |
198 |
148 |
29.8 |
||||||
|
250 |
330 |
27 |
1282 |
160.2 |
205 |
157 |
31 |
||||||
|
260 |
340 |
1430 |
186 |
205 |
157 |
32 |
|||||||
|
280 |
370 |
130 |
136 |
156 |
M20 |
24 |
1650 |
230 |
192 |
145 |
690 |
46 |
|
|
300 |
390 |
245 |
179 |
138 |
49 |
||||||||
|
注：Z4型胀紧连接套螺钉的机械性能等级为12.9级。 |
|||||||||||||
