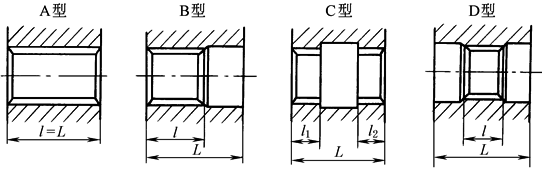

矩形内花键 长度系列(GB/T 10081—1988)/mm

矩形内花键长度系列(GB/T 10081—2005)

mm

花键小径d

11

13

16

18

21

23

26

28

32

36

42

46

52

56

62

72

82

92

102

112

花键长度

l 或l1+l2

10~50

10~80

22~120

32~120

32~200

孔的最大

长度L

50

80

120

200

250

300

l 或l1+l2

系列

10，12，15，18，22，25，28，30，32，36，38，42，45，48，50，56，60，63，71，75，80，85，90，95，100，110，120，130，140，160，180，200
