唐氏螺纹六角头螺栓连接副(Q/TANGS 5782)

标记示例

螺纹规格d＝TM20，公称长度l＝100mm，性能等级为8.8级的唐氏螺纹六角头螺栓连接副：唐氏螺栓连接副 Q/TANGS 5782-TM20×100

唐氏螺纹六角头螺栓　　　　　　　　　　　　　　　　　　　　　　　　　mm

螺纹规格d

TM16

TM18

TM20

TM22

TM24

TM30

TM36

TM42

TM48

TM56

TM64

s

24

27

30

34

36

46

55

65

75

85

95

k

10

11.5

12.5

14

15

18.7

22.5

26

30

35

40

e

26.8

30

33.5

37.7

40

50.9

60.8

72

82.6

93.6

104.9

b

l≤125

38

42

46

50

54

66

78

—

—

—

—

125＜l≤200

44

48

52

56

60

72

84

96

108

124

140

l＞200

57

61

65

69

73

85

97

109

121

137

153

l

65～160

70～180

80～200

90～220

90～240

110～300

140～360

160～440

180～480

220～500

260～500

l系列

65，70，80，90，100，110，120，130，140，150，160，180，200，220，240，260，280，300，320，340，360，380，400，420，440，460，480，500

技术条件

材料：钢

螺纹公差：6g

性能等级：8.8、10.9、12.9

产品等级：B

表面处理：调质、发蓝、发黑

注：1.除螺纹外，其余尺寸与GB/T 5782一致。

2.唐氏螺纹六角头螺栓连接副一套包括唐氏六角头螺栓一个，左旋及右旋螺母各一个。

3.表格之外的螺栓连接副按图纸加工。

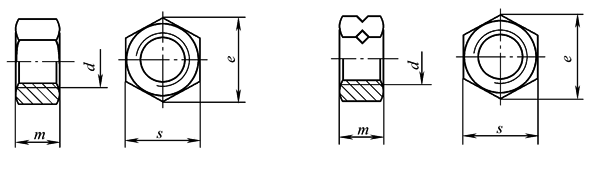

唐氏螺纹六角头螺母　　　　　　　　　　　　　　　　　　　　　　　　　mm

螺纹规格d

TM16

TM18

TM20

TM22

TM24

TM30

TM36

TM42

TM48

TM56

TM64

e

26.8

29.6

33

37.3

39.6

50.9

60.8

72

82.6

93.6

104.9

m

14.8

15.8

18

19.4

21.5

25.6

31

34

38

45

51

s

24

27

30

34

36

46

55

65

75

85

95

技术条件

材料：钢

螺纹公差：6H

性能等级：8、10、12

产品等级：B

表面处理：发黑

注：1.除螺纹外，其余尺寸与GB/T 5782一致。

2.唐氏螺纹六角头螺栓连接副一套包括唐氏六角头螺栓一个，左旋及右旋螺母各一个。

3.表格之外的螺栓连接副按图纸加工。
