预弯成型金属丝编织方孔网(GB/T 13307—1991)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

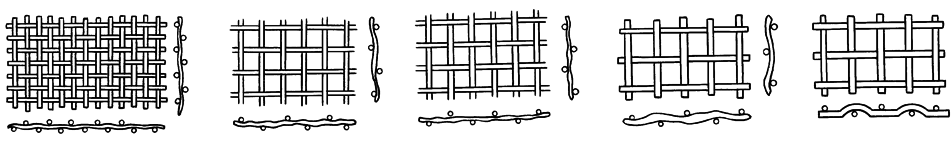

A型：双向弯曲

金属丝编织网

  B型：单向隔波弯

曲金属丝编织网

C型：双向隔波弯

曲金属丝编织网

D型：销坚(定位)

弯曲金属丝编织网

E型：平顶弯曲

金属丝编织网

主要尺寸

补充尺寸

金属丝直径基本尺寸d

(筛分面积百分率A_c/%)

主要尺寸

补充尺寸

金属丝直径基本尺寸d

(筛分面积百分率A_c/%)

R10系列

R20系列

R40/3系列

R10系列

R20系列

R40/3系列

125

125

125

10.0(86)，12.5(83)，

16.0(79)，20.0(74)，25.0(69)

17

2.5(72)，3.15(67)，

4.0(60)，5.0(54)，6.3(48)

112

10.0(84)，12.5(81)，

16.0(77)，20.0(72)

13.2

3.15(65)，4.0(59)，

5.0(53)，6.3(46)

106

10.0(84)，12.5(81)，

16.0(77)，20.0(72)

12.5

12.5

2.5(69)，3.15(64)，

4.0(57)，5.0(51)，6.3(44)

100

100

10.0(83)，12.5(79)，

16.0(74)，20.0(69)，25.0(64)

11.2

11.2

2.5(67)，3.15(61)，

3.55(58)，4.0(54)，5.0(48)

90

90

10.0(81)，12.5(77)，

16.0(72)，20.0(67)

10

10

2.0(69)，2.5(64)，

3.15(58)，4.0(51)

80

80

10.0(79)，12.5(75)，

16.0(69)，20.0(64)

9.5

2.24(65)，3.15(56)，

4.0(50)，5.0(43)

75

10.0(78)，12.5(73)，

16.0(69)，20.0(62)

9

1.8(69)，2.24(64)，

2.5(61)，3.15(55)

71

10.0(77)，12.5(72)，

16.0(67)，20.0(61)

8

8

8

2.0(64)，2.5(58)，

3.55(51)，4.0(48)

63

63

63

8.0(79)，10.0(74)，

12.5(70)，16.0(64)

7.1

1.8(64)，2.0(61)，

2.5(55)，3.15(48)

56

8.0(77)，10.0(72)，

12.5(67)，16.0(61)

6.7

1.8(62)，2.5(53)，

3.15(46)，4.0(39)

53

8.0(75)，10.0(71)，

12.5(65)，16.0(59)

6.3

6.3

1.6(64)，2.0(58)，

2.5(51)，3.15(44)

50

50

6.3(79)，8.0(74)，

10.0(69)，12.5(64)，16.0(57)

5.6

5.6

1.6(60)，2.0(54)，

2.5(48)，3.15(41)

45

45

6.3(77)，8.0(72)，

10.0(67)，12.5(61)，16.0(54)

5

5

1.6(57)，2.0(51)，

2.5(44)，3.15

40

40

6.3(75)，8.0(69)，

10.0(64)，12.5(58)

4.75

1.6(56)，1.8(53)，

2.24(47)，3.15

37.5

6.3(74)，8.0(68)，

10.0(63)，12.5(56)

4.5

1.4(58)，1.8(51)，

2.24(45)，2.5(41)

35.5

5.0(77)，6.3(72)，

8.0(67)，10.0(61)

4

4

4

1.25(58)，1.6(51)，

2.0(45)，2.24(41)，2.5(38)

31.5

31.5

31.5

5.0(74)，6.3(69)，

8.0(64)，10.0(58)

3.55

1.25(55)，1.4(51)，

1.6(48)，1.8(44)，2.0(41)

28

5.0(72)，6.3(67)，

8.0(60)，10.0(54)

3.35

1.0(59)，1.25(53)，

1.8(42)，2.24(36)

26.5

5.0(71)，6.3(65)，

8.0(59)，10.0(53)

3.15

3.15

1.12(54)，1.4(4.8)，

1.6(44)，1.8(41)，2.0(37)

25

25

4.0(74)，5.0(69)，

6.3(64)，8.0(57)，10.0(51)

2.8

2.8

0.9(57)，112(51)，1.4，

1.6(44)，1.8(41)，2.0(37)

22.4

22.4

4.0(72)，5.0(67)，

6.3(61)，8.0(54)

2.5

2.5

1.0(51)，1.12(48)，

1.25(44)，1.4(41)，1.6(37)

20

20

3.15(75)，4.0(69)，

5.0(64)，6.3(58)，8.0(51)

2.36

0.8(56)，1.0(49)，

1.4(39)，1.8(32)

19

4.0(68)，5.0(63)，

6.3(56)，8.0(50)

2.24

0.71(58)，0.9(51)，

1.12(44)，1.4(38)

18

3.15(72)，4.0(67)，

5.0(61)，6.3(55)，8.0(48)

2

2

2

0.71(54)，0.8(51)，

0.9(48)，1.12(41)，

1.25(38)

16

16

16

2.5(75)，3.15(70)，

4.0(64)，5.0(58)，6.3(51)

注：1.网孔尺寸偏差见下表：

2.网孔基本尺寸优先选用R10系列，其次选用R20系列，如果需要，也可选用R40/3系列。

3.标记示例：

网孔基本尺寸为10mm，金属丝直径为2.5mm，网宽1200mm，网长5000mm，Q215材料，A型编织预弯成型网标记为

YFW10/2.50-A-Q215-1.2×5 GB/T 13307

网孔基本尺寸为2.5mm，金属丝直径为1.25mm，网宽1000mm，网长2500mm，1Cr18Ni9材料，B型编织预弯成型网标记为

YFW2.5/1.25-B-1Cr18Ni9-1×2.5 GB/T 13307
